توضیحات محصول:

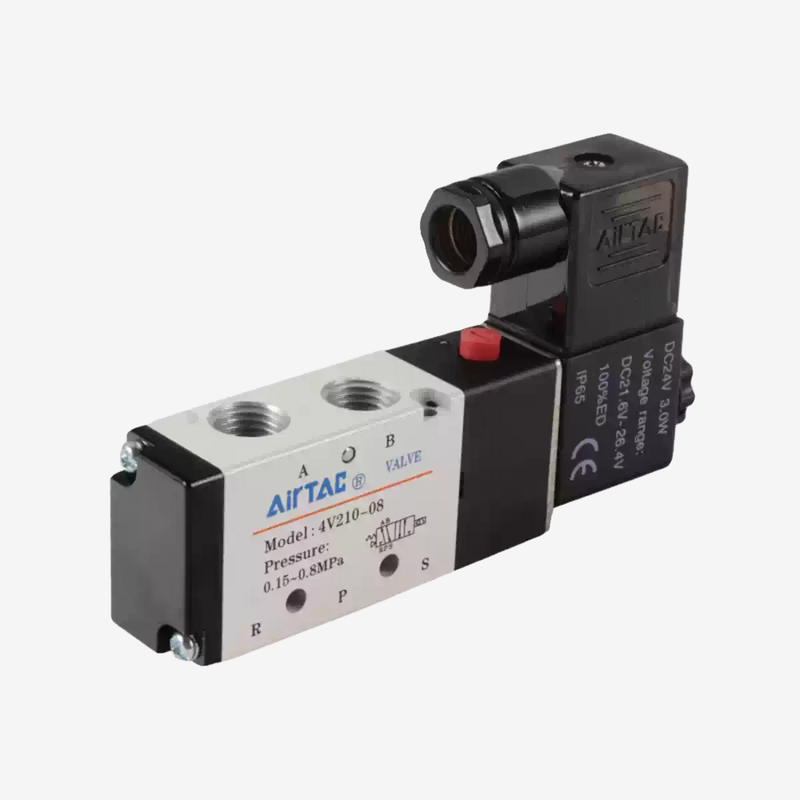

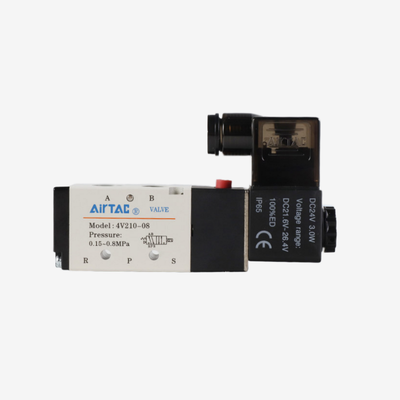

سری 4V طیف جامعی از شیرهای برقی پنوماتیک 5/2 جهته با عملکرد پایلوت را ارائه می‌دهد، از جمله کویل‌های تعویضی مجزا و کیت‌های چند ایستگاهی از پیش مونتاژ شده. این محصولات برای کنترل جهت‌دار قابل اعتماد هوای فشرده در سیستم‌های اتوماسیون صنعتی طراحی شده‌اند. محدوده شیرها شامل اندازه‌های پورت از 1/8 اینچ تا 1/2 اینچ، با ظرفیت جریان (Cv) متغیر از حدود 0.56 تا 2.80، است که ابعاد مختلف محرک و الزامات سرعت را پوشش می‌دهد.

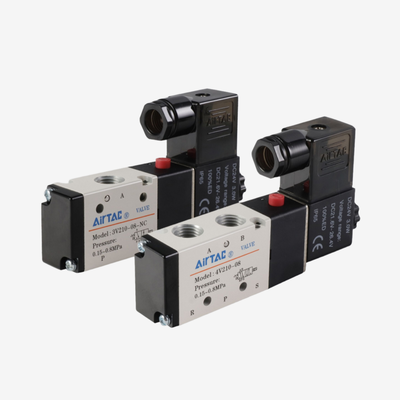

شیرهای سری 4V به صورت مجموعه‌های کامل تک یا دوگانه برقی موجود هستند. علاوه بر این، بدنه شیرها را می‌توان به تنهایی برای ادغام در منیفولد یا به عنوان قطعه جایگزین عرضه کرد. برای اهداف نگهداری، کویل‌های تعویضی مجزا در گزینه‌های AC220V یا DC24V ارائه می‌شوند. کیت‌های منیفولد چند ایستگاهی در چیدمان‌های 2 تا 10 ایستگاه برای مدل‌های 4V210-08 و 4V110-06 از پیش پیکربندی شده‌اند، در حالی که کیت‌های اختصاصی برای سری‌های 4V310-08 و 4V310-10 وجود دارد. این طراحی منیفولد، پورت‌های ورودی (P) و خروجی (R/S) را متمرکز می‌کند و با کاهش بیش از 70% اتصالات خارجی و نقاط احتمالی نشتی در مقایسه با لوله‌کشی جداگانه هر شیر، به طور قابل توجهی تعداد آنها را کاهش می‌دهد. علاوه بر این، سیم‌کشی مستقل ایستگاه‌ها از ترکیب ولتاژهای AC و DC بر روی یک بلوک منیفولد پشتیبانی می‌کند و تطبیق‌پذیری را برای سیستم‌هایی که کنترل‌کننده‌های PLC را با سوئیچ‌های ایمنی دستی ادغام می‌کنند، فراهم می‌آورد.
بدنه شیرها از آلیاژ آلومینیوم ساخته شده و دارای ساختار ستون کشویی است که پاسخ‌دهی حساس و اصطکاک کم را تضمین می‌کند. این شیرها نیازی به روانکاری با روغن ندارند؛ با این حال، اگر از هوای روانکاری شده استفاده شود، باید به طور مداوم تامین شود و روان‌کننده ISO VG32 یا معادل آن توصیه می‌شود. مکانیزم فعال‌سازی دستی به عنوان استاندارد گنجانده شده است که نصب و عیب‌یابی را بدون نیاز به برق تسهیل می‌کند. کویل‌ها دارای درجه حفاظت IP65 هستند و بسته به نوع، تقریباً 3 ولت آمپر (AC) یا 3 وات (DC) مصرف می‌کنند. محدوده فشار عملیاتی استاندارد از 0.15 تا 0.8 مگاپاسکال (21 تا 114 پی‌اس‌آی) است، با فشارهای تست بین 1.2 تا 1.5 مگاپاسکال، که بسته به منبع متغیر است.
ویژگی‌ها:

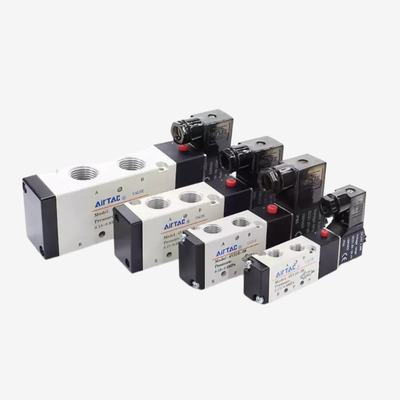

اندازه‌های پورت موجود از 1/8 اینچ تا 1/2 اینچ متغیر است و مدل‌های مختلفی از جمله 4V110-M5، 4V110-06، 4V210-06، 4V210-08، 4V310-08، 4V310-10 و 4V410-15 را پوشش می‌دهد. این تنوع سازگاری با طیف گسترده‌ای از سیستم‌های پنوماتیک را تضمین می‌کند.
این سری دارای کنترل جهت‌دار پایلوت‌دار 5/2 جهته است که سوئیچینگ قابل اعتماد را به طور خاص برای سیلندرهای دو‌عملکردی و محرک‌های پنوماتیک تضمین می‌کند. سیستم گزینه‌های تک و دوگانه برقی را ارائه می‌دهد؛ به طور قابل توجهی، نسخه‌های دوگانه برقی دارای عملکرد حافظه هستند که موقعیت شیر را به طور موثر حفظ می‌کند.
برای سفارشی‌سازی بیشتر، گزینه‌های بدنه شیر به تنهایی موجود است. اینها برای ادغام در منیفولد یا جایگزینی‌هایی که کویل‌ها و سیم‌کشی از قبل نصب شده‌اند، ایده‌آل هستند. علاوه بر این، کویل‌های تعویضی مجزا در انواع AC220V و DC24V موجود هستند که امکان سرویس‌دهی آسان در محل را بدون نیاز به تعویض کل شیر فراهم می‌کند.
کیت‌های منیفولد چند ایستگاهی در پیکربندی‌های از پیش مونتاژ شده از 2 تا 10 ایستگاه برای مدل‌هایی مانند 4V210-08 و 4V110-06 ارائه می‌شوند. همچنین کیت‌هایی برای 4V310-08 و 4V310-10 وجود دارد که به طور قابل توجهی نیاز به فضای نصب و زمان مونتاژ را کاهش می‌دهند.
لجستیک هوای متمرکز از طریق پورت‌های بزرگ P و R/S یکپارچه امکان‌پذیر است که تعداد اتصالات خارجی و نقاط احتمالی نشتی را بیش از 70% کاهش می‌دهد. علاوه بر این، طراحی از ترکیب ولتاژ بر روی یک منیفولد پشتیبانی می‌کند، با سیم‌کشی مستقل ایستگاه که امکان ترکیب ولتاژهای AC و DC را بر روی یک بلوک فشرده فراهم می‌کند.
قابلیت توسعه ماژولار سیستم شامل صفحات پوششی برای مسدود کردن ایستگاه‌های استفاده نشده است که امکان ارتقاء آینده را بدون نیاز به لوله‌کشی مجدد منبع هوای اصلی فراهم می‌کند. بدنه شیر از آلیاژ آلومینیوم ساخته شده است که طراحی سبک و در عین حال بادوام را برای محیط‌های صنعتی سخت فراهم می‌کند.
با استفاده از ساختار ستون کشویی، شیرها آب‌بندی عالی و پاسخ‌دهی حساس با حداقل اصطکاک را ارائه می‌دهند. همچنین بدون نیاز به روانکاری کار می‌کنند و خطرات آلودگی با مه روغن را در مناطق حساس مانند پردازش مواد غذایی یا مونتاژ الکترونیک از بین می‌برند.
هر شیر مجهز به فعال‌سازی دستی استاندارد برای تسهیل نصب، اشکال‌زدایی و عملیات اضطراری است. کویل‌ها تا درجه IP65 محافظت شده‌اند و آنها را در برابر گرد و غبار و جت‌های آب مقاوم می‌سازند، که برای شرایط محیطی سخت ایده‌آل است.
محدوده فشار عملیاتی بین 0.15 تا 0.8 مگاپاسکال است که این شیرها را برای طیف گسترده‌ای از کاربردهای پنوماتیک صنعتی مناسب می‌سازد. علاوه بر این، درجه فشار تست 1.2 تا 1.5 مگاپاسکال، حاشیه ایمنی را برای مقاومت در برابر افزایش فشار به طور موثر تضمین می‌کند.
پارامترهای فنی:
| محافظت کویل |
IP65 |
| فشار عملیاتی |
0.15–0.8 مگاپاسکال (21–114 پی‌اس‌آی) |
| گزینه‌های ولتاژ کویل |
DC12V، DC24V، AC110V، AC220V |
| فعال‌سازی دستی |
استاندارد |
| جنس بدنه |
آلیاژ آلومینیوم |
| نوع شیر |
شیر کنترل جهت‌دار پایلوت‌دار 5/2 جهته |
| سیال |
هوای فیلتر شده (40 میکرومتر) |
| جنس آب‌بند |
NBR (استاندارد) |
کاربردها:
کنترل سیلندر دو‌عملکردی
عملکرد 5/2 جهته برای مدیریت کارآمد عملیات امتداد و جمع شدن محرک‌های پنوماتیک طراحی شده است. این روش کنترل حرکت دقیق و قابل اعتماد را در سیلندرهای دو‌عملکردی تضمین می‌کند و آن را برای کاربردهای مختلف صنعتی ایده‌آل می‌سازد.
پنل‌های اتوماسیون چند سیلندری
کیت‌های منیفولد، تامین هوای متمرکز و سیم‌کشی ساده شده را در کابینت‌های کنترل فشرده تسهیل می‌کنند. این پنل‌ها می‌توانند تا 10 ایستگاه شیر را در خود جای دهند و ادغام و مدیریت چندین سیلندر را در سیستم‌های خودکار ساده می‌کنند.
سیستم‌های کنترل ولتاژ ترکیبی
یک منیفولد قادر است ایستگاه‌های تحت کنترل PLC با ولتاژ DC 24V و ایستگاه‌های ایمنی دستی با ولتاژ AC 220V را به طور همزمان میزبانی کند. این انعطاف‌پذیری امکان ادغام یکپارچه اجزای کنترل با ولتاژهای مختلف را در یک سیستم فراهم می‌کند.
کاربردهای اتوماسیون صنعتی
راه‌حل‌های کنترل جهت‌دار به طور گسترده در ماشین‌آلات تولید، مونتاژ و بسته‌بندی استفاده می‌شوند. این سیستم‌ها به افزایش بهره‌وری عملیاتی و دقت در فرآیندهای مختلف صنعتی کمک می‌کنند.
جابجایی مواد
کنترل موثر گریپرها، گیره‌ها و محرک‌های موقعیت‌یابی نقش حیاتی در عملیات جابجایی مواد ایفا می‌کند. این دستگاه‌ها جابجایی دقیق و ثابت اقلام را در طول خطوط تولید تضمین می‌کنند.
مونتاژ مواد غذایی و الکترونیک
عملکرد بدون روانکاری برای خطوط مونتاژ مواد غذایی و الکترونیک حیاتی است، زیرا از آلودگی روغن جلوگیری می‌کند. این ویژگی پاکیزگی و کیفیت محصول را حفظ می‌کند و با استانداردهای سختگیرانه صنعت مطابقت دارد.
نگهداری میدانی و بازسازی
نگهداری از طریق در دسترس بودن کویل‌های تعویضی و گزینه‌های بدنه شیر به تنهایی ساده شده است. اینها امکان تعمیرات هدفمند را بدون نیاز به تعویض کل مجموعه منیفولد فراهم می‌کنند و زمان توقف و هزینه‌ها را کاهش می‌دهند.
سفارشی‌سازی:
شیر پنوماتیک AirTac 4V110-M5 ما خدمات سفارشی‌سازی استثنایی را برای برآورده کردن الزامات خاص شما ارائه می‌دهد. این شیر برقی NAMUR که در چین تولید شده و دارای گواهینامه CE است، کیفیت بالا و عملکرد قابل اعتماد را برای کاربردهای مختلف صنعتی تضمین می‌کند.
ما گزینه‌های انعطاف‌پذیری از جمله انتخاب ولتاژ کویل مانند DC12V، DC24V، AC110V و AC220V را برای مطابقت با نیازهای عملیاتی شما ارائه می‌دهیم. شیر برقی در محدوده فشار 0.15–0.8 مگاپاسکال (21–114 پی‌اس‌آی) به طور موثر کار می‌کند و دارای محافظت کویل IP65 برای دوام در محیط‌های سخت است.
جنس آب‌بند استاندارد NBR است که برای استفاده با هوای فیلتر شده (40 میکرومتر) ایده‌آل است و عملکرد و طول عمر بهینه را تضمین می‌کند. حداقل مقدار سفارش ما فقط 1 قطعه است، با قابلیت تامین 5000 قطعه در ماه، که امکان سفارشات در مقیاس کوچک و بزرگ را فراهم می‌کند.
بسته‌بندی به طور ایمن در کارتن‌ها انجام می‌شود تا از محصولات در حین حمل و نقل محافظت شود. زمان تحویل سریع است و از 1 تا 7 روز کاری پس از تایید پرداخت متغیر است. شرایط پرداخت انعطاف‌پذیر است و شامل T/T، Western Union و Paypal می‌شود.
قیمت‌گذاری قابل مذاکره است تا بودجه و دامنه پروژه شما را برآورده کند. خدمات سفارشی‌سازی شیر پنوماتیک AirTac ما را برای یک راه‌حل شیر برقی قابل اعتماد، کارآمد و سفارشی‌سازی شده که برای برآورده کردن نیازهای صنعتی خاص شما طراحی شده است، انتخاب کنید.
بسته‌بندی و حمل و نقل:
بسته‌بندی و حمل و نقل محصول
شیر برقی پنوماتیک با دقت بسته‌بندی می‌شود تا اطمینان حاصل شود که در شرایط عالی تحویل داده می‌شود. هر شیر به طور جداگانه با مواد محافظ بسته‌بندی شده و در یک جعبه محکم و سفارشی طراحی شده قرار می‌گیرد تا از هرگونه آسیب در حین حمل و نقل جلوگیری شود. بسته‌بندی شامل اجزای ضد الکتریسیته ساکن و مقاوم در برابر رطوبت برای حفظ یکپارچگی محصول است.
برای سفارشات عمده، محصولات به طور ایمن در کارتن‌های تقویت شده با بالشتک مناسب بسته‌بندی می‌شوند تا حرکت و ضربه به حداقل برسد. تمام بسته‌ها به وضوح با اطلاعات محصول، دستورالعمل‌های جابجایی و جزئیات حمل و نقل برچسب‌گذاری می‌شوند.
گزینه‌های حمل و نقل شامل حمل و نقل هوایی، حمل و نقل دریایی و خدمات پیک سریع، بسته به الزامات مشتری و مقصد است. ما ارسال به موقع را تضمین می‌کنیم و اطلاعات ردیابی را ارائه می‌دهیم تا مشتریان بتوانند محموله خود را تا زمان تحویل نظارت کنند.
تیم لجستیک ما از نزدیک با حامل‌های قابل اعتماد همکاری می‌کند تا تحویل ایمن و به موقع شیر برقی پنوماتیک در سراسر جهان را تضمین کند.
