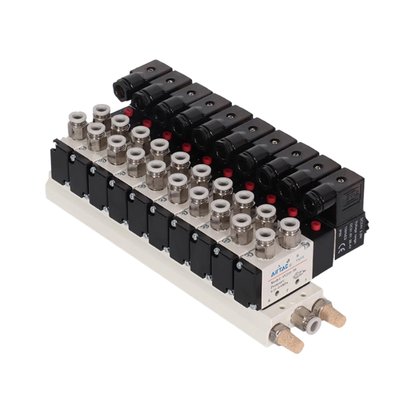

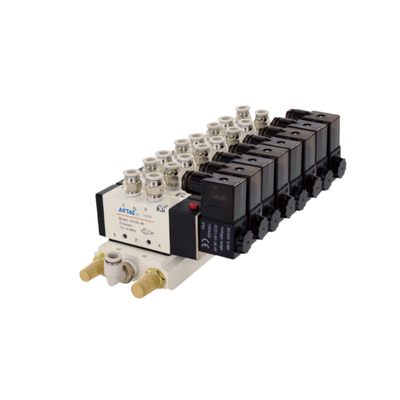

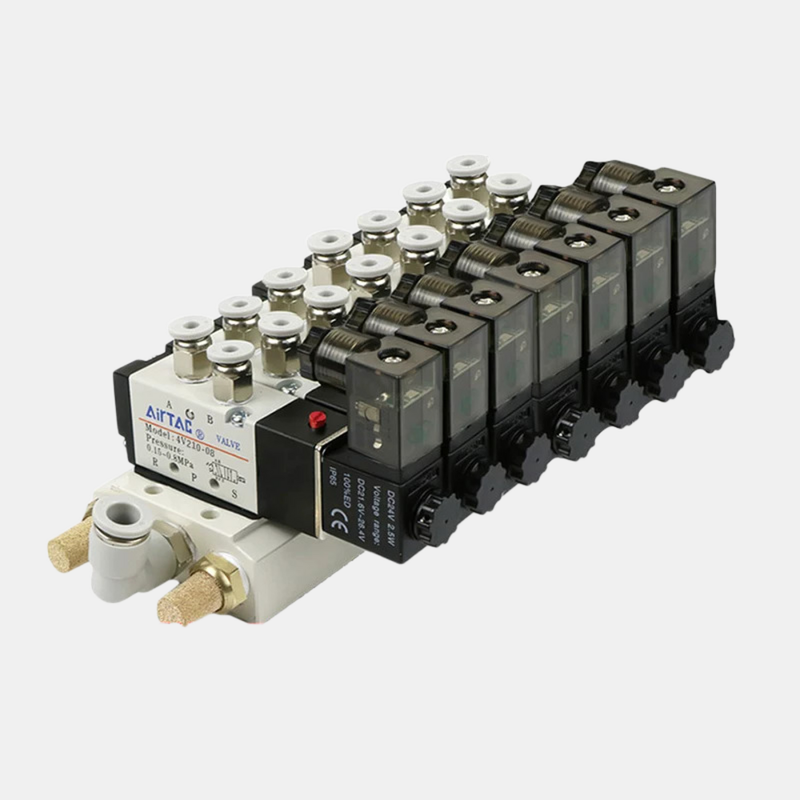

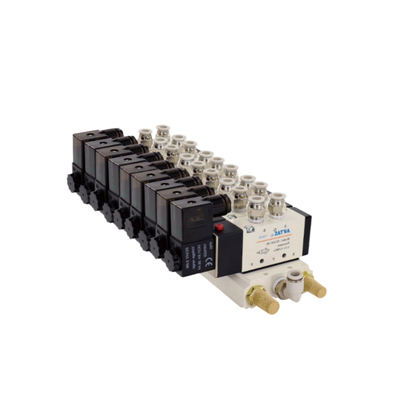

مونتاژ شیر برقی کنترلی جهت دار ایرتک 4V210-08، بسته شیر ترکیبی 7 تا 10 ایستگاه، مسیر جریان کوتاه، نشتی هوای کم برای سیستم کنترل هوای چند کاناله

توضیحات محصول:

سری 4V شامل مجموعه‌ای همه‌کاره از شیرهای برقی پنوماتیک 5/2 جهته با عملکرد پایلوت، به همراه کویل‌های جایگزین مجزا و کیت‌های چند ایستگاهی مونتاژ شده از پیش است. این اجزا به طور خاص برای اطمینان از کنترل جهت‌دار قابل اعتماد هوای فشرده در سیستم‌های اتوماسیون صنعتی طراحی شده‌اند. این سری شامل اندازه‌های پورت شیر از M5 و 1/8 اینچ تا 1/2 اینچ است که دارای مساحت مقطع مؤثر بین 12 میلی‌متر مربع و 50 میلی‌متر مربع می‌باشد. علاوه بر این، ضرایب جریان (Cv) از 0.56 تا 2.80 متغیر است و به شیرها اجازه می‌دهد تا با ابعاد مختلف محرک و نیازهای سرعت مطابقت داشته باشند.

شیرها در چندین پیکربندی ارائه می‌شوند: واحدهای کامل تک یا دوگانه برقی، بدنه شیر به تنهایی برای ادغام در مانیفولدها یا به عنوان جایگزین، و کویل‌های جایگزین مجزا AC220V یا DC24V برای تسهیل نگهداری میدانی. کیت‌های مانیفولد چند ایستگاهی با 2 تا 10 ایستگاه سازگار با مدل‌های 4V210-08 و 4V110-06 از پیش مرتب شده‌اند. کیت‌های اختصاصی نیز برای سری‌های 4V310-08 و 4V310-10 موجود است. به لطف طراحی مانیفولد یکپارچه، چندین شیر بر روی یک پایه محکم واحد ادغام شده‌اند که نصب را ساده کرده و فضا را در کابینت‌های کنترل فشرده حفظ می‌کند. علاوه بر این، پورت‌های ورودی و خروجی مرکزی نیاز به اتصالات خارجی را به حداقل رسانده و نقاط نشتی احتمالی را در مقایسه با لوله‌کشی شیرهای مجزا کاهش می‌دهند. سیم‌کشی مستقل برای هر ایستگاه همچنین امکان ترکیب ولتاژهای AC و DC را بر روی یک بلوک مانیفولد فراهم می‌کند و انعطاف‌پذیری را برای سیستم‌هایی که کنترل‌های PLC را با ایستگاه‌های ایمنی دستی ترکیب می‌کنند، افزایش می‌دهد.

بدنه‌های شیر از آلیاژ آلومینیوم ساخته شده‌اند و دارای ساختار ستون کشویی هستند که آب‌بندی عالی و عملکرد پاسخگو را ارائه می‌دهد. حفره داخلی تحت ماشین‌کاری دقیق قرار می‌گیرد تا اصطکاک به حداقل برسد، که منجر به فشار راه‌اندازی کم و عمر مفید طولانی می‌شود. این شیرها نیازی به روانکاری با روغن ندارند؛ با این حال، اگر از هوای روانکاری شده استفاده می‌شود، باید به طور مداوم با استفاده از روان کننده ISO VG32 یا معادل آن تأمین شود. یک ویژگی فعال‌سازی دستی به عنوان استاندارد گنجانده شده است که امکان نصب و عیب‌یابی بدون برق را فراهم می‌کند. کویل‌ها دارای درجه حفاظت IP65 با مصرف توان تقریباً 3 ولت آمپر برای نسخه‌های AC یا 3 وات برای انواع DC هستند.

مشخصات عملیاتی شامل محدوده فشار استاندارد از 0.15 تا 0.8 مگاپاسکال (21 تا 114 psi) و درجه فشار اثبات 1.2 مگاپاسکال (175 psi) است. این شیرها برای محیط‌هایی با دماهای بین -20 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد مناسب هستند و آنها را برای طیف گسترده‌ای از کاربردهای صنعتی سازگار می‌کند.

ویژگی‌ها:

اندازه‌های پورت موجود از M5 و 1/8 اینچ تا 1/2 اینچ متغیر است. این محدوده شامل مدل‌های مختلفی از جمله 4V110-M5، 4V110-06، 4V210-06، 4V210-08، 4V310-08، 4V310-10 و 4V410-15 است که انعطاف‌پذیری را برای مطابقت با نیازهای مختلف برنامه فراهم می‌کند.

این شیرها با مکانیزم کنترل جهت‌دار پایلوت‌دار 5/2 جهته طراحی شده‌اند و عملکرد سوئیچینگ قابل اعتماد را به ویژه برای سیلندرهای دو‌عملکرد و محرک‌های پنوماتیک تضمین می‌کنند. این ویژگی دقت و کارایی عملیاتی را افزایش می‌دهد.

مشتریان می‌توانند بین گزینه‌های تک و دوگانه برقی انتخاب کنند. مدل‌های دوگانه برقی دارای عملکرد حافظه هستند که موقعیت شیر را حفظ می‌کند و قابلیت اطمینان کنترل را در حین کار افزایش می‌دهد.

برای اهداف ادغام سیستم یا جایگزینی، گزینه بدنه شیر به تنهایی موجود است. این گزینه زمانی ایده‌آل است که کویل‌ها و سیم‌کشی از قبل نصب شده باشند و امکان ادغام یکپارچه مانیفولد را بدون نیاز به اجزای اضافی فراهم می‌کند.

کویل‌های جایگزین مجزا در انواع AC220V و DC24V ارائه می‌شوند. این کویل‌ها با امکان تعویض کویل بدون نیاز به تعویض کل مجموعه شیر، امکان سرویس میدانی آسان را فراهم می‌کنند و در نتیجه زمان خرابی و هزینه‌های نگهداری را کاهش می‌دهند.

کیت‌های مانیفولد چند ایستگاهی در پیکربندی‌های 2 تا 10 ایستگاه برای مدل‌هایی مانند 4V210-08 و 4V110-06 از پیش مونتاژ شده‌اند. کیت‌های اضافی برای 4V310-08 و 4V310-10 موجود است که همگی برای به حداقل رساندن فضای نصب و زمان مونتاژ طراحی شده‌اند.

پایه مانیفولد یکپارچه چندین شیر را بر روی یک پایه واحد و محکم با پورت‌های ورودی و خروجی مرکزی ادغام می‌کند. این طراحی راه‌اندازی سیستم را ساده کرده و دوام کلی را بهبود می‌بخشد.

یک ویژگی قابل توجه، قابلیت ترکیب ولتاژها بر روی یک مانیفولد واحد است. هر ایستگاه می‌تواند به طور مستقل سیم‌کشی شود و امکان ترکیب ولتاژهای AC و DC را در یک بلوک مانیفولد فشرده فراهم می‌کند و انعطاف‌پذیری را افزایش می‌دهد.

بدنه‌های شیر که از آلیاژ آلومینیوم ساخته شده‌اند، هم سبک و هم بادوام هستند و آنها را برای محیط‌های صنعتی پرتقاضا مناسب می‌سازد. این انتخاب مواد به کاهش وزن کلی سیستم در عین حفظ استحکام کمک می‌کند.

ساختار ستون کشویی آب‌بندی عالی و پاسخگویی حساس با اصطکاک کم را تضمین می‌کند. این امر منجر به عملکرد روان و افزایش طول عمر اجزای شیر می‌شود.

شیرها بدون نیاز به روانکاری کار می‌کنند که نگهداری را ساده کرده و خطر آلودگی با مه روغن را از بین می‌برد - یک ملاحظه مهم در کاربردهای پردازش مواد غذایی و مونتاژ الکترونیکی.

یک فعال‌سازی دستی به عنوان یک ویژگی استاندارد گنجانده شده است که امکان نصب آسان، عیب‌یابی و عملکرد اضطراری را در صورت نیاز فراهم می‌کند.

کویل‌ها مطابق با استانداردهای IP65 محافظت می‌شوند و آنها را در برابر گرد و غبار و جت‌های آب مقاوم می‌سازند که شیرها را برای استفاده در شرایط محیطی چالش‌برانگیز مناسب می‌سازد.

این شیرها در محدوده فشار 0.15 تا 0.8 مگاپاسکال به طور مؤثر کار می‌کنند که برای طیف گسترده‌ای از سیستم‌های پنوماتیک صنعتی مناسب است، در حالی که فشار اثبات 1.2 مگاپاسکال برای ایجاد حاشیه ایمنی برای افزایش فشار درجه‌بندی شده است.

آنها برای عملکرد قابل اعتماد در محدوده دمایی وسیع از -20 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد طراحی شده‌اند و شرایط محیطی استاندارد صنعتی را پوشش می‌دهند.

پارامترهای فنی:

کاربردها:

عملکرد 5/2 جهته برای عملیات باز و بسته شدن محرک‌های پنوماتیک استفاده می‌شود و کنترل دقیق سیلندر دو‌عملکرد را فراهم می‌کند. این تنظیمات عملکرد قابل اعتماد و کارآمد را برای کاربردهای مختلف صنعتی تضمین می‌کند.

پنل‌های اتوماسیون چند سیلندر مجهز به کیت‌های مانیفولد، منبع هوا و سیم‌کشی را متمرکز می‌کنند. این طراحی از کابینت‌های کنترل فشرده پشتیبانی می‌کند که می‌توانند تا 10 ایستگاه شیر را در خود جای دهند و ادغام و نگهداری سیستم را ساده می‌کنند.

یک مانیفولد واحد قادر به میزبانی ایستگاه‌های شیر تحت کنترل PLC با ولتاژ DC 24V و ایستگاه‌های ایمنی دستی با ولتاژ AC 220V است. این انعطاف‌پذیری نصب را ساده کرده و امکان پیکربندی‌های متنوع سیستم کنترل را فراهم می‌کند.

کنترل جهت‌دار نقش حیاتی در ماشین‌آلات تولید، مونتاژ و بسته‌بندی ایفا می‌کند. این راه‌حل‌های کنترلی فرآیندهای اتوماسیون کارآمد را در بخش‌های مختلف صنعتی امکان‌پذیر می‌سازند.

سیستم‌های کنترلی برای مدیریت گریپرها، گیره‌ها و محرک‌های موقعیت‌یابی در عملیات جابجایی مواد ضروری هستند و حرکت دقیق و قابل اعتماد قطعات و محصولات را تضمین می‌کنند.

حالت عملکرد بدون روغن‌کاری از آلودگی روغن در خطوط تولید جلوگیری می‌کند و این سیستم‌های کنترلی را برای محیط‌های حساس مانند پردازش مواد غذایی و مونتاژ الکترونیک ایده‌آل می‌سازد.

نگهداری با گزینه‌هایی که امکان تعویض کویل‌ها و بدنه‌های شیر را به صورت جداگانه فراهم می‌کنند، ساده می‌شود. این رویکرد تعمیر هدفمند از نیاز به تعویض کل مجموعه مانیفولد جلوگیری می‌کند و زمان خرابی و هزینه‌ها را کاهش می‌دهد.

سفارشی‌سازی:

شیر پنوماتیک AirTac 4V210-08 ما خدمات سفارشی‌سازی عالی را برای برآورده کردن الزامات خاص شما ارائه می‌دهد. به عنوان یک شیر برقی NAMUR با کیفیت بالا که در چین تولید می‌شود، دارای گواهینامه CE است که عملکرد و ایمنی قابل اعتماد را تضمین می‌کند.

شیر کنترل جهت‌دار پایلوت‌دار 5/2 جهته دارای بدنه بادوام آلیاژ آلومینیوم و مواد آب‌بند استاندارد NBR است که برای استفاده با هوای فیلتر شده تا 40 میکرومتر طراحی شده است. این شیر زمان پاسخگویی سریع ≤0.03 ثانیه را ارائه می‌دهد و آن را برای سیستم‌های کنترل پنوماتیک دقیق ایده‌آل می‌سازد.

ما گزینه‌های سفارشی‌سازی از جمله بسته‌بندی در کارتن و شرایط پرداخت انعطاف‌پذیر مانند T/T، Western Union و Paypal را ارائه می‌دهیم. با حداقل مقدار سفارش فقط 1 قطعه و قابلیت تأمین 5000 قطعه در ماه، می‌توانیم سفارشات کوچک و بزرگ را به طور مؤثر مدیریت کنیم.

زمان تحویل سریع است و از 1 تا 7 روز کاری پس از پرداخت متغیر است و اطمینان حاصل می‌کند که شیر برقی پنوماتیک G1/4 شما به سرعت تحویل داده می‌شود. قیمت بر اساس حجم سفارش و نیازهای سفارشی‌سازی خاص قابل مذاکره است و به شما امکان می‌دهد بهترین ارزش را برای سرمایه‌گذاری خود دریافت کنید.

خدمات سفارشی‌سازی محصول ما را برای شیر پنوماتیک AirTac 4V210-08 انتخاب کنید تا از راه‌حل‌های سفارشی که عملکرد و قابلیت اطمینان سیستم پنوماتیک شما را بهبود می‌بخشد، بهره‌مند شوید.

پشتیبانی و خدمات:

محصول شیر برقی پنوماتیک ما برای ارائه کنترل قابل اعتماد و کارآمد سیستم‌های پنوماتیک طراحی شده است. برای پشتیبانی فنی، لطفاً به دفترچه راهنمای محصول برای دستورالعمل‌های نصب، عملیات و عیب‌یابی مراجعه کنید. اطمینان حاصل کنید که شیر مطابق با جهت جریان و درجه‌بندی‌های الکتریکی مشخص شده نصب شده است تا از آسیب جلوگیری شود و عملکرد مطلوب تضمین گردد.

اگر با محصول مشکلی مواجه شدید، اتصالات الکتریکی، ولتاژ تغذیه و سطوح فشار هوا را مطابق با مشخصات تأیید کنید. نگهداری منظم، از جمله تمیز کردن اجزای شیر و بررسی نشتی هوا، برای حفظ عملکرد صحیح توصیه می‌شود.

ما طیف گسترده‌ای از خدمات از جمله مشاوره محصول، کمک نصب و پشتیبانی عیب‌یابی را برای کمک به شما در به حداکثر رساندن عملکرد شیر برقی پنوماتیک خود ارائه می‌دهیم. قطعات جایگزین و ارتقاء نیز برای افزایش طول عمر تجهیزات شما موجود است.

برای مستندات فنی، به‌روزرسانی‌های نرم‌افزار و پرسش‌های متداول، لطفاً از پورتال پشتیبانی آنلاین ما بازدید کنید. تیم متخصصان ما متعهد به ارائه راه‌حل‌های سریع و مؤثر برای اطمینان از عملکرد روان و کارآمد سیستم‌های پنوماتیک شما هستند.
