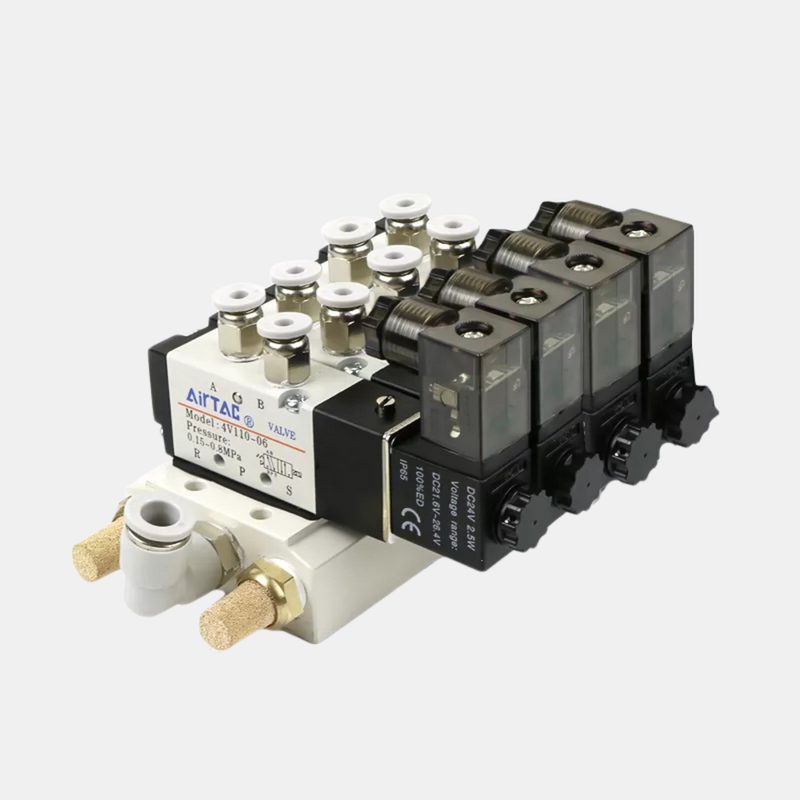

کیت منیفولد شیر برقی چند ایستگاهی Airtac 4V310-08 2 / 3 / 4 / 5 / 6 موقعیت گروه شیر یکپارچه داخلی برای مدار پنوماتیک چند کاناله

توضیحات محصول:

سری 4V طیف وسیعی از شیرهای برقی پنوماتیک 5/2 جهته با عملکرد پایلوت را ارائه می‌دهد، از جمله کویل‌های تعویضی مجزا و کیت‌های مانيفولد چند ایستگاهی از پیش مونتاژ شده. این محصولات با دقت طراحی شده‌اند تا کنترل جهت‌دار قابل اعتماد هوای فشرده را در سیستم‌های اتوماسیون صنعتی تضمین کنند. این سری از اندازه‌های پورت از M5 و 1/8 اینچ تا 1/2 اینچ پشتیبانی می‌کند و دارای مساحت مقطع مؤثر از 12 میلی‌متر مربع تا 50 میلی‌متر مربع است. علاوه بر این، ضرایب جریان (Cv) از 0.56 تا 2.80 متغیر است که نیازهای مختلف ابعاد محرک و سرعت را برآورده می‌کند.

شیرهای این سری به صورت واحدهای کامل تک یا دوگانه برقی، بدنه شیر برای ادغام یا تعویض مانيفولد، و کویل‌های تعویضی مجزا سازگار با منابع تغذیه AC220V یا DC24V موجود هستند که برای نگهداری در محل ایده‌آل می‌باشند. کیت‌های مانيفولد چند ایستگاهی با 2 تا 10 ایستگاه برای مدل‌های 4V210-08 و 4V110-06 از پیش پیکربندی شده‌اند. همچنین کیت‌های تخصصی برای سری‌های 4V310-08 و 4V310-10 وجود دارد. این طراحی مانيفولد یکپارچه با تجمیع چندین شیر بر روی یک پایه محکم، فرآیند نصب را ساده می‌کند و فضای ارزشمند را در کابینت‌های کنترل فشرده صرفه‌جویی می‌کند. همچنین دارای پورت‌های ورودی و خروجی مرکزی است که نیاز به اتصالات خارجی را به حداقل می‌رساند و در مقایسه با لوله‌کشی جداگانه شیرها، احتمال نشتی را کاهش می‌دهد. علاوه بر این، طراحی سیم‌کشی مستقل ایستگاه امکان ترکیب ولتاژهای AC و DC را در یک بلوک مانيفولد واحد فراهم می‌کند و انعطاف‌پذیری زیادی را برای سیستم‌هایی که کنترل‌کننده‌های PLC را در کنار ایستگاه‌های ایمنی دستی ادغام می‌کنند، ارائه می‌دهد.

بدنه شیر از آلیاژ آلومینیوم بادوام ساخته شده و از ساختار ستون کشویی استفاده می‌کند که آب‌بندی محکم و عملکرد پاسخگو را تضمین می‌کند. حفره داخلی آن به دقت ماشین‌کاری شده تا سطوح اصطکاک را کاهش دهد، که منجر به فشار راه‌اندازی پایین و افزایش طول عمر شیر می‌شود. قابل ذکر است که این شیرها نیازی به روانکاری با روغن ندارند؛ با این حال، اگر از هوای روانکاری شده استفاده شود، باید به طور مداوم تأمین شود (روغن ISO VG32 یا معادل آن توصیه می‌شود). یک قابلیت فعال‌سازی دستی به صورت استاندارد وجود دارد که نصب و آزمایش را بدون نیاز به برق تسهیل می‌کند. کویل‌ها دارای درجه حفاظت IP65 هستند و مصرف برق آنها حدود 3 ولت آمپر برای انواع AC یا 3 وات برای نسخه‌های DC است که بسته به مدل متفاوت است.

محدوده فشار عملیاتی استاندارد برای شیرهای سری 4V از 0.15 تا 0.8 مگاپاسکال (21 تا 114 psi) متغیر است، با حداکثر فشار اثبات 1.2 مگاپاسکال (175 psi). این شیرها همچنین برای عملکرد قابل اعتماد در محدوده دمایی -20 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد طراحی شده‌اند و آنها را برای طیف وسیعی از محیط‌های صنعتی مناسب می‌سازد.

ویژگی‌ها:

گزینه‌های اندازه پورت از M5 و 1/8 اینچ تا 1/2 اینچ متغیر است و مدل‌های مختلفی از جمله سری‌های 4V110-M5، 4V110-06، 4V210-06، 4V210-08، 4V310-08، 4V310-10 و 4V410-15 را شامل می‌شود. این محدوده سازگاری را در کاربردهای متعدد تضمین می‌کند.

به عنوان یک شیر کنترل جهت‌دار پایلوت‌دار 5/2 جهته طراحی شده است، قابلیت‌های سوئیچینگ قابل اعتماد را برای سیلندرهای دو طرفه و محرک‌های پنوماتیک ارائه می‌دهد. کاربران می‌توانند بین پیکربندی‌های تک و دوگانه برقی انتخاب کنند، که در نسخه‌های دوگانه برقی دارای عملکرد حافظه برای حفظ موقعیت هستند.

برای گزینه‌های نصب انعطاف‌پذیرتر، نسخه فقط بدنه شیر موجود است که برای ادغام مانيفولد یا سناریوهای تعویض که کویل‌ها و سیم‌کشی از قبل وجود دارند، ایده‌آل است. علاوه بر این، کویل‌های تعویضی مجزا در ولتاژهای AC220V و DC24V برای سرویس‌دهی میدانی راحت و بدون نیاز به تعویض کل مجموعه شیر ارائه می‌شوند.

کیت‌های مانيفولد چند ایستگاهی در پیکربندی‌های 2 تا 10 ایستگاه از پیش مونتاژ شده‌اند، که به طور خاص برای مدل‌هایی مانند 4V210-08 و 4V110-06 طراحی شده‌اند، با کیت‌های اضافی که از مدل‌های 4V310-08 و 4V310-10 پشتیبانی می‌کنند. این کیت‌ها به کاهش فضای نصب و کوتاه‌تر شدن زمان مونتاژ کمک می‌کنند.

پایه مانيفولد یکپارچه با تجمیع چندین شیر بر روی یک پایه محکم، که دارای پورت‌های ورودی و خروجی مرکزی است، راه‌اندازی را بیشتر ساده می‌کند. سیم‌کشی مستقل در هر ایستگاه امکان ترکیب ولتاژها را بر روی یک بلوک مانيفولد فشرده فراهم می‌کند و به هر دو ولتاژ AC و DC اجازه می‌دهد تا به طور مؤثر همزیستی داشته باشند.

بدنه شیر از آلیاژ آلومینیوم بادوام ساخته شده است، سبک وزن اما محکم است و برای محیط‌های صنعتی سخت مناسب است. ساختار ستون کشویی آب‌بندی عالی و پاسخ بسیار حساس با حداقل اصطکاک را تضمین می‌کند.

شیر بدون نیاز به روانکاری کار می‌کند، رویه‌های نگهداری را ساده می‌کند و از آلودگی با مه روغن جلوگیری می‌کند، که در محیط‌های تولید مواد غذایی یا مونتاژ الکترونیک حیاتی است. یک فعال‌سازی دستی به عنوان یک ویژگی استاندارد گنجانده شده است تا به نصب، اشکال‌زدایی و عملیات اضطراری کمک کند.

کویل‌ها مطابق با استانداردهای IP65 محافظت می‌شوند، که آنها را در برابر گرد و غبار و جت‌های آب مقاوم می‌کند و عملکرد قابل اعتماد را در شرایط سخت تضمین می‌کند. محدوده فشار عملیاتی از 0.15 تا 0.8 مگاپاسکال متغیر است، که برای طیف گسترده‌ای از سیستم‌های پنوماتیک صنعتی مناسب است، در حالی که درجه فشار اثبات 1.2 مگاپاسکال حاشیه ایمنی در برابر افزایش فشار را ارائه می‌دهد.

در نهایت، شیر برای کارایی مؤثر در محدوده دمایی وسیع از -20 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد طراحی شده است و نیازهای دمای محیط صنعتی معمولی را برآورده می‌کند.

پارامترهای فنی:

کاربردها:

سفارشی‌سازی:

AirTac راه‌حل‌های سفارشی شیر برقی پنوماتیک G1/4 با شماره مدل 4V210-08 را برای برآورده کردن نیازهای متنوع کاربردی ارائه می‌دهد. این شیر پنوماتیک که در چین تولید شده و دارای گواهینامه CE است، عملکرد قابل اعتماد و کیفیت بالایی را تضمین می‌کند. ما حداقل مقدار سفارش فقط 1 واحد را ارائه می‌دهیم و قیمت‌گذاری از طریق مذاکره برای مطابقت با الزامات پروژه شما در دسترس است.

شیر پنوماتیک ما دارای نوع شیر کنترل جهت‌دار پایلوت‌دار 5/2 جهته، ساخته شده از بدنه آلیاژ آلومینیوم بادوام و مجهز به مواد آب‌بند استاندارد NBR است. این شیر برای استفاده با هوای فیلتر شده تا 40 میکرومتر بهینه شده است و عملکرد کارآمد و طولانی مدت را تضمین می‌کند.

مشتریان می‌توانند از بین چندین گزینه ولتاژ کویل از جمله DC24V، AC110V و AC220V برای بهترین تطابق با مشخصات سیستم خود انتخاب کنند. بسته‌بندی به طور ایمن در کارتن‌ها برای اطمینان از تحویل ایمن انجام می‌شود.

با توانایی تأمین قوی 5000 قطعه در ماه، ما تحویل سریع را در 1-7 روز کاری پس از پرداخت تضمین می‌کنیم. شرایط پرداخت انعطاف‌پذیر است و T/T، Western Union و PayPal را می‌پذیرد.

برای نیازهای شیر برقی پنوماتیک G1/4 خود به AirTac اعتماد کنید، که کیفیت، سفارشی‌سازی و خدمات عالی را برای پشتیبانی از کاربردهای شیر پنوماتیک شما ترکیب می‌کند.

پشتیبانی و خدمات:

محصول شیر برقی پنوماتیک ما برای ارائه عملکرد قابل اعتماد و کارآمد در کاربردهای صنعتی مختلف طراحی شده است. برای اطمینان از عملکرد بهینه، ما پشتیبانی فنی و خدمات جامعی از جمله راهنمایی نصب، کمک به عیب‌یابی و توصیه‌های نگهداری را ارائه می‌دهیم.

برای نصب، لطفاً به دفترچه راهنمای محصول مراجعه کنید تا اتصالات الکتریکی و اتصالات پنوماتیک صحیح را تأیید کنید. نصب صحیح برای جلوگیری از مشکلات عملیاتی و افزایش طول عمر شیر حیاتی است.

اگر با هر گونه مشکل عملیاتی مواجه شدید، تیم پشتیبانی فنی ما می‌تواند در تشخیص برای شناسایی مسائلی مانند نقص کویل، نشتی هوا یا خطاهای الکتریکی کمک کند. ما بازرسی و تمیز کردن منظم را برای جلوگیری از آلودگی و اطمینان از عملکرد روان شیر توصیه می‌کنیم.

ما همچنین خدمات تعمیر و قطعات یدکی را برای به حداقل رساندن زمان توقف و حفظ کارایی سیستم شما ارائه می‌دهیم. کارشناسان ما می‌توانند در انتخاب و سفارشی‌سازی شیر برای برآورده کردن الزامات خاص کاربردی مشاوره دهند.

با استفاده از پشتیبانی فنی و خدمات ما، می‌توانید عملکرد و دوام شیر برقی پنوماتیک خود را به حداکثر برسانید و از عملکرد مداوم و قابل اعتماد در سیستم‌های پنوماتیک خود اطمینان حاصل کنید.
