محل منبع: | چین |
نام تجاری: | SMC |
گواهی: | CE |
شماره مدل: | KQG2H06-01S |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | قابل مذاکره |
جزئیات بسته بندی: | کارتن / همانطور که مشتریان نیاز دارند |
زمان تحویل: | 1-7 روز کاری پس از پرداخت |
شرایط پرداخت: | T/T، Western Union، Paypal |
قابلیت ارائه: | 5000 قطعه / 1 ماه |
دمای رسانه ها: | -5 تا 150 درجه سانتیگراد | مواد: | SUS316 |
---|---|---|---|
رسانه ها: | هوا یا مایع | موضوع اتصال R, M: | 1/8 |
فشار: | 0-1MPa | حوزه کاربرد: | صنعت پتروشیمی |
برجسته کردن: | لوازم جانبی فولاد ضد زنگ SMC پتروشیمی,1 8 SMC لوازم جانبی فولاد ضد زنگ,1 8 SMC Stainless Steel Fittings |

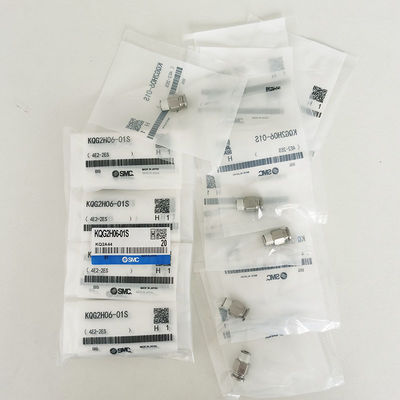

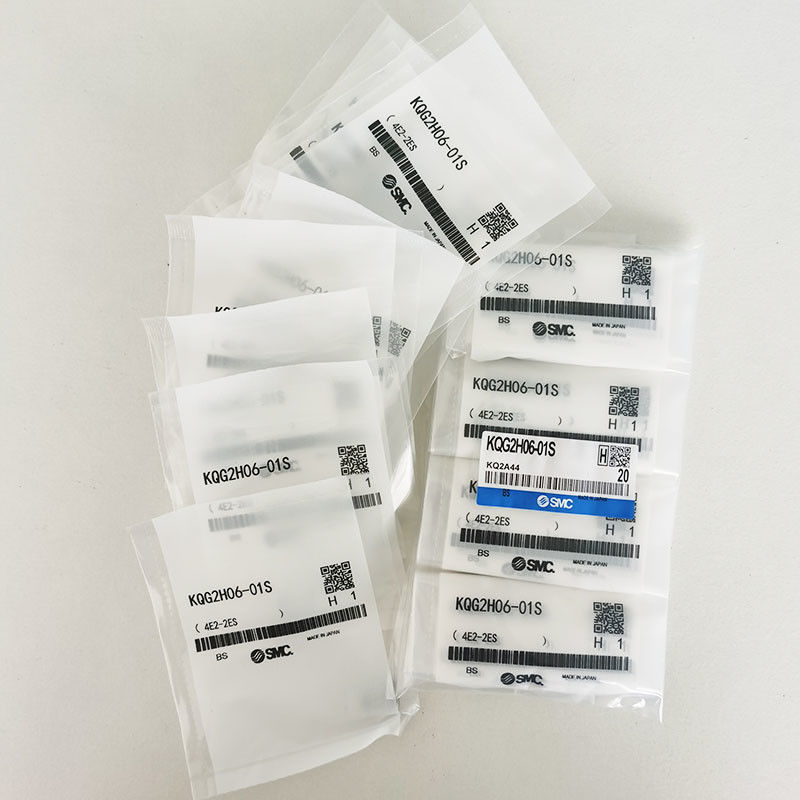

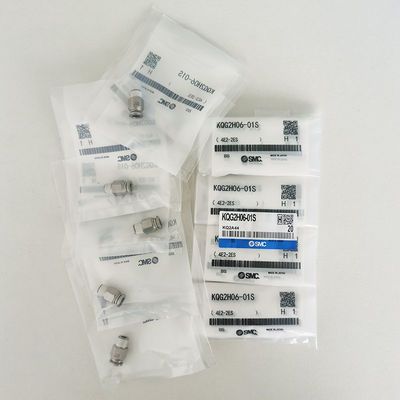

SMC KQG2H06-01s
SS316 0-1mpa صنعت اتوماسیون
لوازم جانبی SMC KQG2H06-01S SUS316 0-1mpa 1/8 صنایع پتروشیمی
توضیحات محصول:
رشته فولاد ضد زنگ KQG2 SMC مهندسان را با انتخاب فیتینگ های با عملکرد بالا، سبک وزن و جمع و جور برای زمانی که مقاومت در برابر خوردگی، مواد شیمیایی و دماهای بالا حیاتی است، فراهم می کند.30٪ کوچکتر و 62٪ سبک تر از KQG موجود و در دسترس برای قطر لوله از 3.2 تا 16 میلی متر است.
این محدوده شامل هر دو قطعات رشته ای، لوله به لوله و آداپتور است تا متناسب با کاربردهای مختلف باشد.
لوازم جانبی سری KQG2 از بالاترین درجه فولاد SUS316 ساخته شده اند، که باعث می شود آنها به طرز باورنکردنی در برابر خوردگی حتی در سخت ترین محیط ها مقاوم باشند.
فیتینگ های فولاد ضد زنگ SMC KQG2 قادر به عملکرد در طیف فشاری (-100kPa تا 1MPa) و دما (-5°C تا +150°C) هستند.که آنها را برای استفاده با هوا فشرده مناسب می کند، بخار و آب
ویژگی ها:
این محصول فشرده و سبک است، این محصول حدود 30٪ کوتاه تر از پیشگام خود، KQGL06-01S و حدود 62٪ سبک تر است.با FKM خاص مهر و موم شده و با مواد لوله مانند TEP مناسب است، PFA، نایلون، نایلون نرم، پلی اورتان و پلیولفین.
لوله های قابل استفاده:
لوله های قابل استفاده | لوله های قابل استفاده | FEP، PFA، نایلون، نایلون نرمیادداشت1)پلی اورتان، پلیولفین |
لوله 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
مشخصات | مایعیادداشت3) | هوا، آب، بخار یادداشت2) |
محدوده فشار عملیاتی | -100 کپا تا 1 MPaیادداشت4) | |
فشار ثابت | 3.0 MPa | |
دمای محیط و مایعاتیادداشت5) | - 5 تا 150 درجه سانتیگراد (بدون یخ زدن)یادداشت4) | |
روغن | مشخصات بدون چربی | |
مهر و موم روی رشته ها | با آب بندی | |
درجه حرارت وضعیت نصب آستین داخلی |
لوله کشی | درجه حرارت |
لوله های FEP / سری TH | 80°C یا بیشتر | |
لوله های Super PFA / سری TL | 120°C یا بیشتر | |
توجه: برای لوله های نیلونی نرم، نمی توان از آب استفاده کرد.
توجه 2) در مورد لوله مورد استفاده به طور جداگانه با SMC مشورت کنید.
توجه 3) از استفاده در یک برنامه خلاء مانند یک تست کننده نشت اجتناب کنید، زیرا نشت وجود دارد.
توجه 4) محدوده فشار کار و محدوده دمای کار لوله را بررسی کنید.
نکته 5) توصیه می شود که شما در شرایط زیر از آستین داخلی استفاده کنید (به جزØ3.2):
● هنگام استفاده در دمای بالا.
● هنگام استفاده در دمای بالا.
اتصال دهنده نر: KQG2H |
|||||||||
قابل استفاده لوله های بیش از حد (ملی متر) |
ارتباط رشته R، M |
مدل | H (عرض در سراسر مسطح) |
یادداشت ۱) ØD |
L | A* | م | يادداشت 2) موثر مساحت (mm2) |
وزن |
ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 |
