KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316

KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316

  • KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316
  • KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316
  • KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316
  • KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316
KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316
جزئیات محصول:
محل منبع: چین
نام تجاری: SMC
گواهی: CE
شماره مدل: KQG2H06-M5
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: قابل مذاکره
جزئیات بسته بندی: کارتن / همانطور که مشتریان نیاز دارند
زمان تحویل: 1-7 روز کاری پس از پرداخت
شرایط پرداخت: T/T، Western Union، Paypal
قابلیت ارائه: 5000 قطعه / 1 ماه
مخاطب
توضیحات محصول جزئیات
دمای رسانه ها: -5 تا 150 درجه سانتیگراد مواد: SUS316
رسانه ها: هوا یا مایع موضوع اتصال R, M: M5 x 0.8
فشار: 0-1MPa حوزه کاربرد: صنعت هوافضا
برجسته کردن:

لوازم لوله های پنوماتیک یک لمسی,مفاصل لوله های پنوماتیک,مفاصل یک لمس لوازم پنوماتیک

,

Joints Pneumatic Pipe Fittings

,

Joints One Touch Pneumatic Fittings

SMC KQG2H06-M5

مفاصلSS316 0-1mpa صنعت هوافضا


توضیحات محصول:

گره دار، لوله به لوله و آداپتور - SMC KQG2H

KQG2H SUS316 لوازم فولاد ضد زنگ

لوازم پنوماتیک یک لمسی سری SMC KQG2H از فولاد ضد زنگ SUS316 ساخته شده است و دارای خواص مقاوم در برابر خوردگی است که بهتر از فولاد ضد زنگ درجه 304 است.فولاد ضد زنگ SUS316 دارای خواص مقاوم در برابر خراش و خوردگی بیشتر است، و به خصوص برای محیط های کلراید مناسب است.

این طیف وسیعی از لوازم یک لمسی، مهندسان را با انتخاب لوازم با عملکرد بالا و سبک وزن و فشرده در هنگام مقاومت در برابر خوردگی،مواد شیمیایی و دمای بالا مورد نیاز استسری KQG2H حدود 30٪ کوچکتر و 62٪ سبک تر از KQG موجود است و برای قطر لوله از 3.2 تا 16 میلی متر در دسترس است.

علاوه بر این، سری KQG2H برای استفاده با هوا فشرده، آب و بخار مناسب است.و قادر به انجام در طیف متنوعی از فشار های نامی (-100kPa تا 1MPa) و شرایط دمایی (-5°C تا +150°C).


ویژگی ها:

فشرده و سبک

این مدل بسیار کوتاه تر است ٪ حدود 30 ٪ و همچنین سبک تر ٪ حدود 62٪ در مقایسه با KQGL06-01S.

مواد

ماده فولاد ضد زنگ مورد استفاده در این مدل 316 است و FKM ویژه برای مهر و موم استفاده می شود.

مواد لوله قابل استفاده

این مدل می تواند با لوله های FEP، PFA، نایلان، نایلان نرم، پلیورتان و پلیولفین (PO) استفاده شود.


لوله های قابل استفاده:

لوله های قابل استفاده لوله های قابل استفاده FEP، PFA، نایلون، نایلون نرمیادداشت1)پلی اورتان، پلیولفین
لوله 0.D Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
مشخصات مایعیادداشت3) هوا، آب، بخار

یادداشت2)

محدوده فشار عملیاتی -100 کپا تا 1 MPaیادداشت4)
فشار ثابت 3.0 MPa
دمای محیط و مایعاتیادداشت5) - 5 تا 150 درجه سانتیگراد (بدون یخ زدن)یادداشت4)
روغن مشخصات بدون چربی
مهر و موم روی رشته ها با آب بندی
درجه حرارت
وضعیت نصب
آستین داخلی
لوله کشی درجه حرارت
لوله های FEP / سری TH 80°C یا بیشتر
لوله های Super PFA / سری TL 120°C یا بیشتر

توجه: برای لوله های نیلونی نرم، نمی توان از آب استفاده کرد.

توجه 2) در مورد لوله مورد استفاده به طور جداگانه با SMC مشورت کنید.

توجه 3) از استفاده در یک برنامه خلاء مانند یک تست کننده نشت اجتناب کنید، زیرا نشت وجود دارد.

توجه 4) محدوده فشار کار و محدوده دمای کار لوله را بررسی کنید.

نکته 5) توصیه می شود که شما در شرایط زیر از آستین داخلی استفاده کنید (به جزØ3.2):

● هنگام استفاده در دمای بالا.

● هنگام استفاده در دمای بالا.

KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316 0


اتصال دهنده نر: KQG2H

قابل استفاده
لوله های بیش از حد
(ملی متر)
ارتباط
رشته
R، M
مدل H
(عرض
در سراسر مسطح)
یادداشت ۱)
ØD
L A* م يادداشت 2)
موثر
مساحت (mm2)
وزن
ø3.2 M5 x 0.8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
1/4 KQG2H23-02S 14 21 16.3 16.9
ø4 M5 x 0.8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
1/4 KQG2H04-02S 14 20.9 16.2 15.8
ø6 M5 x 0.8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
1/8 KQG2H06-01S 18.1 15 13.1 7
1/4 KQG2H06-02S 14 20.8 16.1 14.5
3/8 KQG2H06-03S 17 23 17.9 27.3
ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
1/4 KQG2H08-02S 22.3 17.6 12.9
3/8 KQG2H08-03S 17 23.7 18.6 24.7
ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
3/8 KQG2H10-03S 23 17.9 20.6
1/2 KQG2H10-04S 22 28.6 22.2 51.1
ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
3/8 KQG2H12-03S 24.7 19.6 20.5
1/2 KQG2H12-04S 22 28.7 22.3 44.6
ø16 3/8 KQG2H16-03S 24.6 33.6 28.5 20.8 81 46
1/2 KQG2H16-04S 24 29.5 23.1 113 37.4

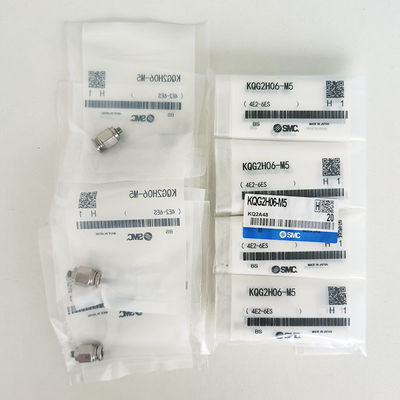

KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316 1

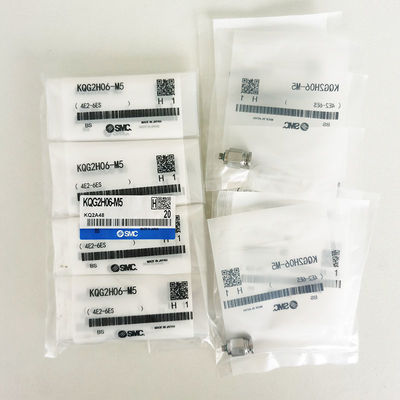

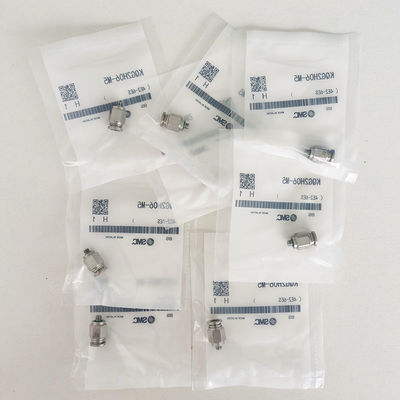

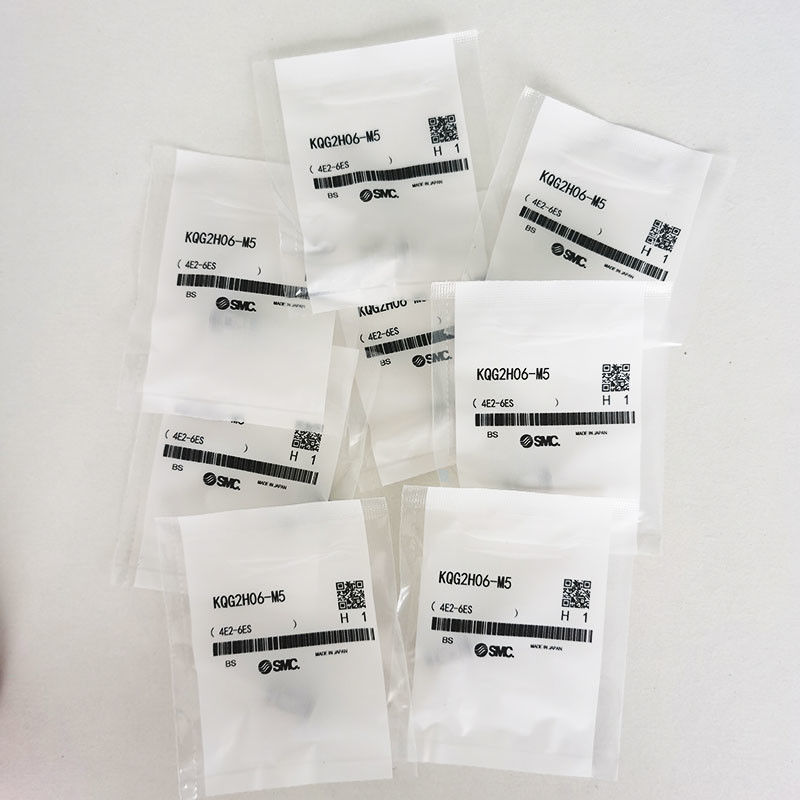

KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316 2KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316 3KQG2H06-M5 اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، SS316 4
