KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector

KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector

  • KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector
  • KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector
  • KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector
  • KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector
KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector
جزئیات محصول:
محل منبع: چین
نام تجاری: SMC
گواهی: CE
شماره مدل: KQG2H08-01S
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: قابل مذاکره
جزئیات بسته بندی: کارتن / همانطور که مشتریان نیاز دارند
زمان تحویل: 1-7 روز کاری پس از پرداخت
شرایط پرداخت: T/T، Western Union، Paypal
قابلیت ارائه: 5000 قطعه / 1 ماه
مخاطب
توضیحات محصول جزئیات
دمای رسانه ها: -5 تا 150 درجه سانتیگراد مواد: SUS316
رسانه ها: هوا یا مایع موضوع اتصال R, M: 1/8
فشار: 0-1MPa حوزه کاربرد: صنعت هوافضا
برجسته کردن:

SUS316 SMC Multi Connector,کانکتور چند SMC پنوماتیک,لوازم لوله های پنوماتیک SUS316

,

Pneumatic SMC Multi Connector

,

Pneumatic Pipe Fittings SUS316

SMC KQG2H08-01S

SUS316 0-1mpa 1/8 صنعت هوافضا


توضیحات محصول:

لوازم پنوماتیک یک لمسی SMC KQG2 به مصرف کنندگان مزایای زیادی می دهد.این لوازم 30٪ کوچکتر و 62٪ سبک تر از طیف موجود KQG و سازگار با طیف گسترده ای از قطر لوله از 3.2 تا 16ميلي متر Their lightweight and compact design allows them to be used in various environments — from compressed air and water to steam — while their performance in diverse pressure and temperature conditions (-100kPa to 1MPa and -5°C to +150°C respectively) is idealعلاوه بر این، این لوازم از فولاد ضد زنگ SUS316 ساخته شده اند، که در مقایسه با فولاد ضد زنگ درجه 304 دارای خواص مقاوم در برابر خوردگی برتر هستند.چنین خواصی باعث می شود که آنها به ویژه برای محیط های کلراید مناسب باشند.به طور خلاصه، لوازم پنوماتیک SMC KQG2 سری یک لمس برای مهندسان طراحی شده است که نیاز به یک نصب قابل اعتماد در تنظیمات خوردنی و دمای بالا دارند.آن ها از ویژگی هایی مانند سبک وزن و طراحی جمع و جور برخوردارند، طیف گسترده ای از قطر لوله و خواص مقاوم در برابر خوردگی عالی برای نگهداری کم.


ویژگی ها:

KQGL06-01S جمع و جور و سبک است، با ابعاد حدود 30٪ کوتاه تر و وزن تقریبا 62٪ سبک تر در مقایسه با مدل های دیگر. قطعات فلزی آن از فولاد ضد زنگ 316 ساخته شده است.در حالی که قسمت های مهر آن از FKM خاص ساخته شده استمی تواند با مواد مختلف لوله، از جمله FEP، PFA، نایلون، نایلون نرم، پلیوریتان و پلیولفین استفاده شود و از دمای مایع از -5 تا 150 درجه سانتیگراد پشتیبانی می کند.بدون چربی است و می تواند با بخار استفاده شود.


لوله های قابل استفاده:

لوله های قابل استفاده لوله های قابل استفاده FEP، PFA، نایلون، نایلون نرمیادداشت1)پلی اورتان، پلیولفین
لوله 0.D Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
مشخصات مایعیادداشت3) هوا، آب، بخار

یادداشت2)

محدوده فشار عملیاتی -100 کپا تا 1 MPaیادداشت4)
فشار ثابت 3.0 MPa
دمای محیط و مایعاتیادداشت5) - 5 تا 150 درجه سانتیگراد (بدون یخ زدن)یادداشت4)
روغن مشخصات بدون چربی
مهر و موم روی رشته ها با آب بندی
درجه حرارت
وضعیت نصب
آستین داخلی
لوله کشی درجه حرارت
لوله های FEP / سری TH 80°C یا بیشتر
لوله های Super PFA / سری TL 120°C یا بیشتر

توجه: برای لوله های نیلونی نرم، نمی توان از آب استفاده کرد.

توجه 2) در مورد لوله مورد استفاده به طور جداگانه با SMC مشورت کنید.

توجه 3) از استفاده در یک برنامه خلاء مانند یک تست کننده نشت اجتناب کنید، زیرا نشت وجود دارد.

توجه 4) محدوده فشار کار و محدوده دمای کار لوله را بررسی کنید.

نکته 5) توصیه می شود که شما در شرایط زیر از آستین داخلی استفاده کنید (به جزØ3.2):

● هنگام استفاده در دمای بالا.

● هنگام استفاده در دمای بالا.

KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector 0


اتصال دهنده نر: KQG2H

قابل استفاده
لوله های بیش از حد
(ملی متر)
ارتباط
رشته
R، M
مدل H
(عرض
در سراسر مسطح)
یادداشت ۱)
ØD
L A* م يادداشت 2)
موثر
مساحت (mm2)
وزن
ø3.2 M5 x 0.8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
1/4 KQG2H23-02S 14 21 16.3 16.9
ø4 M5 x 0.8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
1/4 KQG2H04-02S 14 20.9 16.2 15.8
ø6 M5 x 0.8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
1/8 KQG2H06-01S 18.1 15 13.1 7
1/4 KQG2H06-02S 14 20.8 16.1 14.5
3/8 KQG2H06-03S 17 23 17.9 27.3
ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
1/4 KQG2H08-02S 22.3 17.6 12.9
3/8 KQG2H08-03S 17 23.7 18.6 24.7
ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
3/8 KQG2H10-03S 23 17.9 20.6
1/2 KQG2H10-04S 22 28.6 22.2 51.1
ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
3/8 KQG2H12-03S 24.7 19.6 20.5
1/2 KQG2H12-04S 22 28.7 22.3 44.6
ø16 3/8 KQG2H16-03S 24.6 33.6 28.5 20.8 81 46
1/2 KQG2H16-04S 24 29.5 23.1 113 37.4

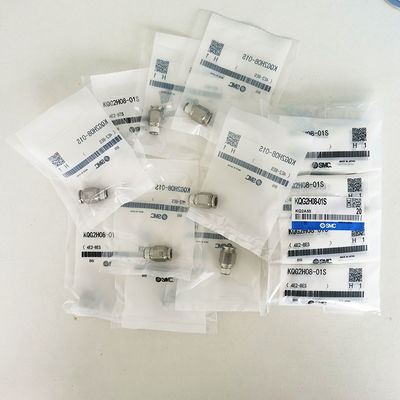

KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector 1

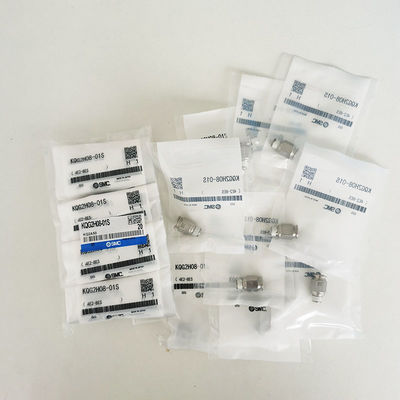

KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector 2

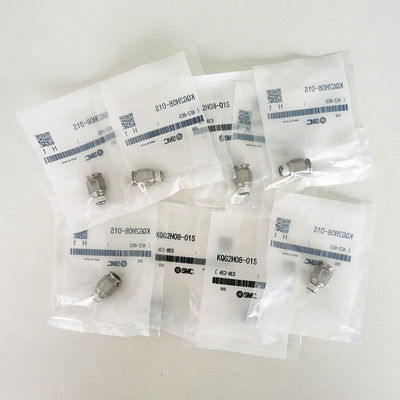

KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector 3

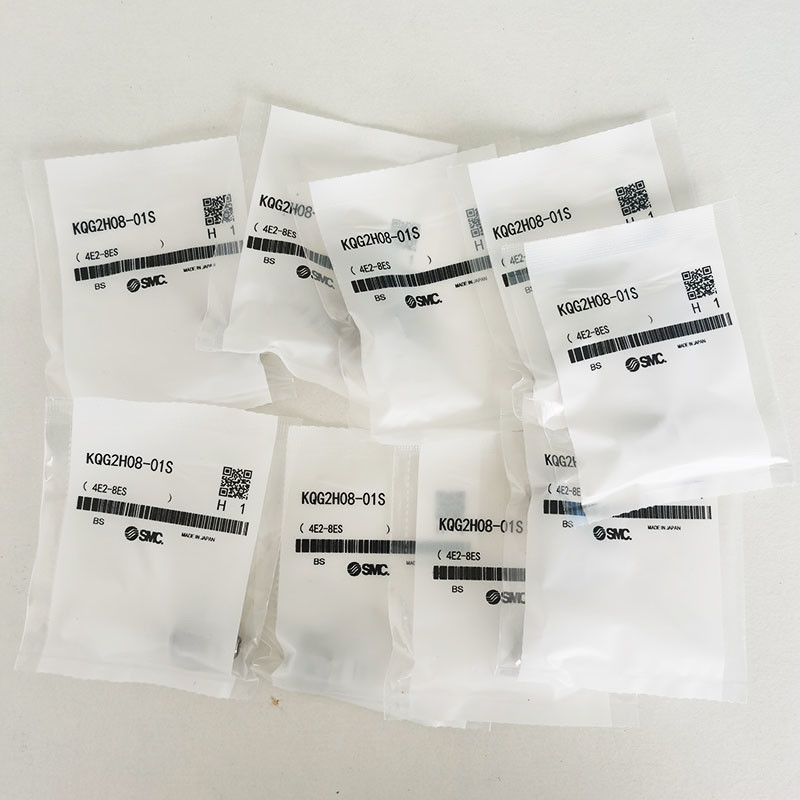

KQG2H08-01S لوازم لوله های پنوماتیک SUS316 SMC Multi Connector 4
