محل منبع: | چین |
نام تجاری: | SMC |
گواهی: | CE |
شماره مدل: | KQG2H08-03S |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | قابل مذاکره |
جزئیات بسته بندی: | کارتن / همانطور که مشتریان نیاز دارند |
زمان تحویل: | 1-7 روز کاری پس از پرداخت |
شرایط پرداخت: | T/T، Western Union، Paypal |
قابلیت ارائه: | 5000 قطعه / 1 ماه |
دمای رسانه ها: | -5 تا 150 درجه سانتیگراد | مواد: | SUS316 |
---|---|---|---|
رسانه ها: | هوا یا مایع | موضوع اتصال R, M: | 1/8 |
فشار: | 0-1MPa | حوزه کاربرد: | صنعت خودروهای انرژی نو |
برجسته کردن: | رابط لوله های پنوماتیک SMC,SUS316 اتصال لوله های پنوماتیک,SUS316 SMC کانکتورهای پنوماتیک,SUS316 Pneumatic Pipe Connector,SUS316 SMC Pneumatic Connectors |

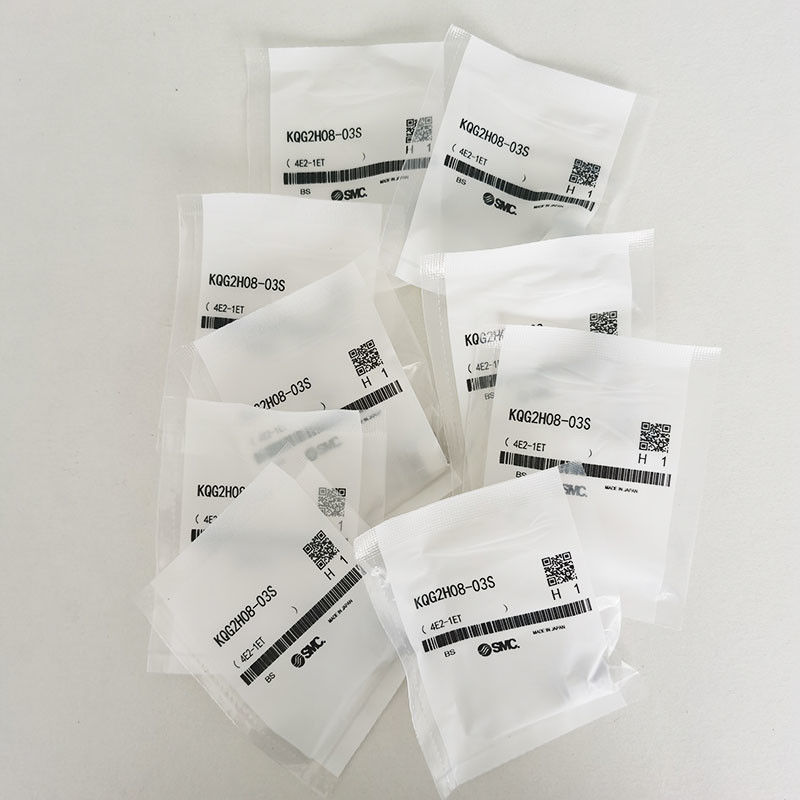

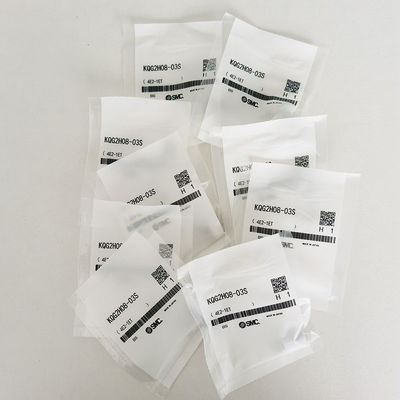

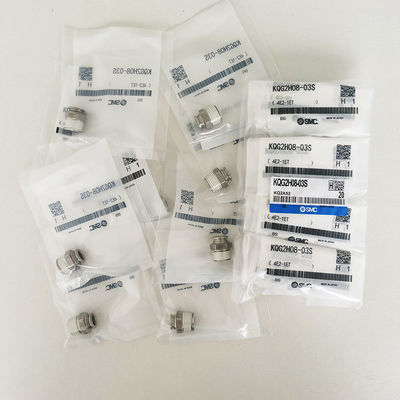

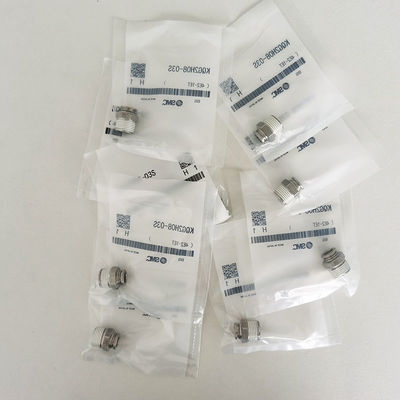

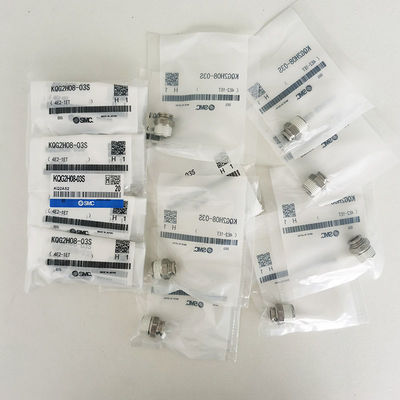

SMC KQG2H08-03S
اتصال کننده های پنوماتیک SUS316 فشار 0-1mpa
توضیحات محصول:
مجموعه فولاد ضد زنگ KQG2 SMC طراحی شده است تا بالاترین استانداردها را در مورد الزامات حیاتی مانند مقاومت در برابر خوردگی، مواد شیمیایی و دمای بالا برآورده کند.در مقایسه با سری KQG موجود، لوازم KQG2 30٪ کوچکتر و 62٪ سبک تر هستند و در قطر 3.2mm تا 16mm وجود دارد.
نه تنها این لوازم مقاوم در برابر خوردگی هستند، بلکه قادر به انجام در طیف وسیعی از محیط های فشار (-100kPa تا 1MPa) و شرایط دمایی (-5 °C تا + 150 °C) هستند.این باعث می شود آنها را برای استفاده با هوا فشرده ایده آل، آب و حتی بخار
چیزی که به سری KQG2 SMC کمک می کند تا در برابر رقابت برجسته شود، درجه بالایی از مقاومت در برابر خوردگی است که توسط فولاد ضد زنگ SUS316 ارائه می شود.این درجه دارای خواص مقاومتی بیشتر در برابر حفره و خوردگی استاین باعث می شود که آن را برای استفاده در محیط های غنی از کلراید مناسب است.
ترکیبی از عملکرد فولاد ضد زنگ و وزن فوق العاده سبکطراحی کم پروفایل باعث می شود لوازم پنوماتیک یک لمسی KQG2 SMC برای کاربردهایی که در زمینه های بحرانی تقاضا می کنند، ضروری باشد.
ویژگی ها:
این محصول در مقایسه با KQGL06-01S بسیار جمع و جور و سبک است. بدن آن از فولاد ضد زنگ 316 ساخته شده است و قطعات مهر آن FKM ویژه است.می تواند در مواد مختلف لوله اعمال شوداز جمله FEP، PFA، نایلون، نایلون نرم، پلی اورتان یا پلیولفین. محدوده دمای عملکرد بین -5 تا 150 ° C است و هم بدون چربی و هم با بخار سازگار است.
در اینجا مشخصات دقیق محصول است: ابعاد: حدود 30٪ کوتاه تر وزن: حدود 62٪ سبک تر
لوله های قابل استفاده:
لوله های قابل استفاده | لوله های قابل استفاده | FEP، PFA، نایلون، نایلون نرمیادداشت1)پلی اورتان، پلیولفین |
لوله 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
مشخصات | مایعیادداشت3) | هوا، آب، بخار یادداشت2) |
محدوده فشار عملیاتی | -100 کپا تا 1 MPaیادداشت4) | |
فشار ثابت | 3.0 MPa | |
دمای محیط و مایعاتیادداشت5) | - 5 تا 150 درجه سانتیگراد (بدون یخ زدن)یادداشت4) | |
روغن | مشخصات بدون چربی | |
مهر و موم روی رشته ها | با آب بندی | |
درجه حرارت وضعیت نصب آستین داخلی |
لوله کشی | درجه حرارت |
لوله های FEP / سری TH | 80°C یا بیشتر | |
لوله های Super PFA / سری TL | 120°C یا بیشتر | |
توجه: برای لوله های نیلونی نرم، نمی توان از آب استفاده کرد.
توجه 2) در مورد لوله مورد استفاده به طور جداگانه با SMC مشورت کنید.
توجه 3) از استفاده در یک برنامه خلاء مانند یک تست کننده نشت اجتناب کنید، زیرا نشت وجود دارد.
توجه 4) محدوده فشار کار و محدوده دمای کار لوله را بررسی کنید.
نکته 5) توصیه می شود که شما در شرایط زیر از آستین داخلی استفاده کنید (به جزØ3.2):
● هنگام استفاده در دمای بالا.
● هنگام استفاده در دمای بالا.
اتصال دهنده نر: KQG2H |
|||||||||
قابل استفاده لوله های بیش از حد (ملی متر) |
ارتباط رشته R، M |
مدل | H (عرض در سراسر مسطح) |
یادداشت ۱) ØD |
L | A* | م | يادداشت 2) موثر مساحت (mm2) |
وزن |
ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 |
بند بعد از فروش:
سیاست تضمین کیفیت یک ساله
ما قبل از ارسال کیفیت کالا رو چک میکنیم
مشکلات غیر منتظره
اتفاق می افتد، ما امیدواریم برای حل مشکلات با خریدار از طریق دوستانه در
به روش های زیر:
1، اگر مشکل کیفیت است، خریدار می تواند در عرض 15 روز پس از
دریافت کالا
خریدار باید عکس یا ویدئو و سایر مدارک را به فروشنده ارائه دهد
شناسايي کنيد
2، آسیب های ناشی از انسان ، خریداران مسئولیت کامل را برعهده دارند.
3برنامه پردازش کیفیت محصول:
1) خریدار محصولات را به دلایل کیفیت ضعیف برای یک سال برگرداند
(به غیر از آنهایی که
خسارات ناشی از حمل و نقل دریایی یا آسیب های ناشی از انسان).
15درصد از مبلغی که در حالت "استفاده شده" برگردانده می شود، هزینه ی بازپرداخت می شود.
محصول به خریدار و پرداخت هزینه حمل و نقل مجدد.
2) اگر کالا (کل قیمت شامل حمل و نقل کمتر از 10USD است) مشکلات کیفیت دارد، ما
دوباره یک محصول جدید را در سفارش بعدی خریدار ارسال می کند؛ اگر خریدار قصد ندارد سفارش جدیدی را در
در کوتاه مدت، خریدار می تواند هزینه حمل و نقل مجدد را بپردازد و درخواست ارسال مجدد یک محصول جدید را انجام دهد.
اگه مشکلي با محصولات وجود داشته باشه لطفاً با ما تماس بگيريد ما به محض اينکه رسيديم حلش ميکنيم
اگر سوالی دارید، با ما تماس بگیرید.
