Name: KQG2H04-M5 فشار برای اتصال لوازم جانبی با مهر و موم رشته SS316
Brand: YW DKE TRADING COMPANY
SKU: KQG2H04-M5
Availability: InStock

خانه محصولات لوازم لوله های پنوماتیک

KQG2H04-M5 فشار برای اتصال لوازم جانبی با مهر و موم رشته SS316

جزئیات محصول:

محل منبع:	چین
نام تجاری:	SMC
گواهی:	CE
شماره مدل:	KQG2H04-M5

پرداخت:

مقدار حداقل تعداد سفارش:	1 قطعه
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کارتن / همانطور که مشتریان نیاز دارند
زمان تحویل:	1-7 روز کاری پس از پرداخت
شرایط پرداخت:	T/T، Western Union، Paypal
قابلیت ارائه:	5000 قطعه / 1 ماه

مخاطب

توضیحات محصول جزئیات

دمای رسانه ها:	-5 تا 150 درجه سانتیگراد	مواد:	SUS316
رسانه ها:	هوا یا مایع	موضوع اتصال R, M:	M5 x 0.8
فشار:	0-1MPa	حوزه کاربرد:	صنعت هوافضا
برجسته کردن:	SS316 فشار برای اتصال لوازم,فشرده سازی سیم برای اتصال لوازم,SS316 لوله مهر و موم اتصال لوله , Thread Sealant Push To Connect Fittings , SS316 Thread Sealant Connect Fittings

SMC KQG2H04-M5

مفاصلSS316 0-1mpa صنعت هوافضا

توضیحات محصول:

اتصال کننده نر فشار برای اتصال لوازم جانبی با مهر و موم رشته، فولاد ضد زنگ 316 (KQG2H04-M5)

شماره قسمت: KQG2H04-M5

دستگاه SMC One Touch
ویژگی ها
· فشرده با وزن کاهش یافته
· بدون روغن
· می تواند با بخار استفاده شود.
· قسمت فلزی: SUS316، قسمت مهر و موم: FKM خاص.
· دمای مایع کار: -5 تا +150°C
· مطابق با قانون بهداشت مواد غذایی ژاپن است. (مواد قطعات مطابق با تست استاندارد ابزار و ظروف بسته بندی است.)
درخواست ها
برای لوله کشی در یک جهت از یک رشته زنانه استفاده می شود.

مرور کلی

کانکتور نر - سری KQG2
مجموعه فولاد ضد زنگ KQG2 SMC® به مهندسان امکان انتخاب قطعات فشرده با کارایی بالا، سبک وزن و فشرده را برای زمانی که مقاومت در برابر خوردگی، مواد شیمیایی و دماهای بالا حیاتی است، می دهد.30٪ کوچکتر و 62٪ سبک تر از KQG موجود و در دسترس برای قطر لوله از 3.2 تا 16 میلی متر. مناسب برای استفاده با هوا فشرده، آب،بخار و قادر به انجام در طیف متنوعی از فشار (-100kPa تا 1MPa) و شرایط دمایی (-5°C تا +150°C).

لوله های قابل استفاده:

لوله های قابل استفاده	لوله های قابل استفاده	FEP، PFA، نایلون، نایلون نرمیادداشت¹⁾پلی اورتان، پلیولفین
لوله های قابل استفاده	لوله 0.D	Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
مشخصات	مایعیادداشت³⁾	هوا، آب، بخار یادداشت²⁾
	محدوده فشار عملیاتی	-100 کپا تا 1 MPaیادداشت⁴⁾
	فشار ثابت	3.0 MPa
	دمای محیط و مایعاتیادداشت⁵⁾	- 5 تا 150 درجه سانتیگراد (بدون یخ زدن)یادداشت^₄₎
	روغن	مشخصات بدون چربی
	مهر و موم روی رشته ها	با آب بندی
درجه حرارت وضعیت نصب آستین داخلی	لوله کشی	درجه حرارت
	لوله های FEP / سری TH	80°C یا بیشتر
	لوله های Super PFA / سری TL	120°C یا بیشتر

توجه: برای لوله های نیلونی نرم، نمی توان از آب استفاده کرد.

توجه 2) در مورد لوله مورد استفاده به طور جداگانه با SMC مشورت کنید.

توجه 3) از استفاده در یک برنامه خلاء مانند یک تست کننده نشت اجتناب کنید، زیرا نشت وجود دارد.

توجه 4) محدوده فشار کار و محدوده دمای کار لوله را بررسی کنید.

نکته 5) توصیه می شود که شما در شرایط زیر از آستین داخلی استفاده کنید (به جزØ3.2):

● هنگام استفاده در دمای بالا.

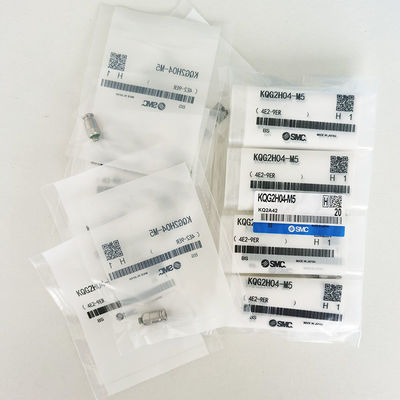

KQG2H04-M5 فشار برای اتصال لوازم جانبی با مهر و موم رشته SS316 0

اتصال دهنده نر: KQG2H
قابل استفاده لوله های بیش از حد (ملی متر)	ارتباط رشته R، M	مدل	H (عرض در سراسر مسطح)	یادداشت ۱) ØD	L	A*	م	يادداشت 2) موثر مساحت (mm2)	وزن
ø3.2	M5 x 0.8	KQG2H23-M5	8	8	16.5	13.5	12	3	3.3
	1/8	KQG2H23-01S	10		15.4	12.3		3.4	5.7
	1/4	KQG2H23-02S	14		21	16.3		3.4	16.9
ø4	M5 x 0.8	KQG2H04-M5	10	8.7	17.1	14.1	12.6	4	5
	1/8	KQG2H04-01S	10		15.3	12.2		5.6	4.7
	1/4	KQG2H04-02S	14		20.9	16.2		5.6	15.8
ø6	M5 x 0.8	KQG2H06-M5	12	11.1	19.1	16.1	13.6	4	7.7
	1/8	KQG2H06-01S	12		18.1	15		13.1	7
	1/4	KQG2H06-02S	14		20.8	16.1			14.5
	3/8	KQG2H06-03S	17		23	17.9			27.3
ø8	1/8	KQG2H08-01S	14	13.4	24.5	21.4	16.1	26.1	12.8
	1/4	KQG2H08-02S	14		22.3	17.6			12.9
	3/8	KQG2H08-03S	17		23.7	18.6			24.7
ø10	1/8	KQG2H10-01S	17	16.4	25.5	22.4	17	26.1	18.9
	1/4	KQG2H10-02S			27.9	23.2		41.5	21.6
	3/8	KQG2H10-03S			23	17.9			20.6
	1/2	KQG2H10-04S	22		28.6	22.2			51.1
ø12	1/4	KQG2H12-02S	19	18.5	30.5	25.8	18.6	58.3	27.4
	3/8	KQG2H12-03S	19		24.7	19.6			20.5
	1/2	KQG2H12-04S	22		28.7	22.3			44.6
ø16	3/8	KQG2H16-03S	22	24.6	33.6	28.5	20.8	81	46
ø16	1/2	KQG2H16-04S	24	24.6	29.5	23.1	20.8	113	37.4

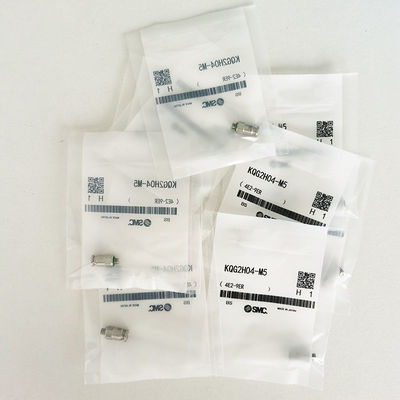

KQG2H04-M5 فشار برای اتصال لوازم جانبی با مهر و موم رشته SS316 1

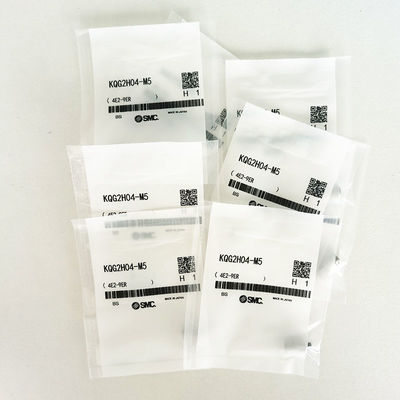

KQG2H04-M5 فشار برای اتصال لوازم جانبی با مهر و موم رشته SS316 2

سوالات متداول:

سوال: روش حمل و نقل چطوره؟

A: برای بسته های کوچک، ما درب به درب اکسپرس را انتخاب می کنیم، ما با UPS،DHL،FEDEX،TNT بیش از 10 سال همکاری کردیم،ما تضمین می کنیم که هزینه حمل و نقل که ما به شما ارائه می دهیم مناسب ترین قیمت در میان بسیاری از تامین کنندگان در چین خواهد بودما شماره ي پيگيري رو به محض اينکه به دستمون رسيد بهتون ميفرستيم

برای سفارشات بزرگ، از طریق هوا یا از طریق دریا از طریق انتقال دهنده حمل و نقل شما قابل قبول است، اگر شما انتقال دهنده در چین ندارید، ما بیشترین هزینه را برای شما پیدا خواهیم کرد.

س: می تونیم یک قطعه برای تست کیفیت بخریم؟

پاسخ: بله، مشکلی نیست.

سوال: کارخانه شما کجاست؟ می توانیم از کارخانه شما بازدید کنیم؟

A: کارخانه ما در شهر نینگبو، استان ژجیانگ، چین واقع شده است، 17 کیلومتر از فرودگاه نینگبو فاصله دارد. ما صادقانه از مشتریان برای بازدید از شرکت و کارخانه ما استقبال می کنیم.
