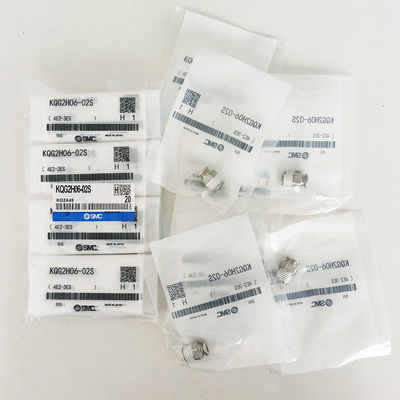

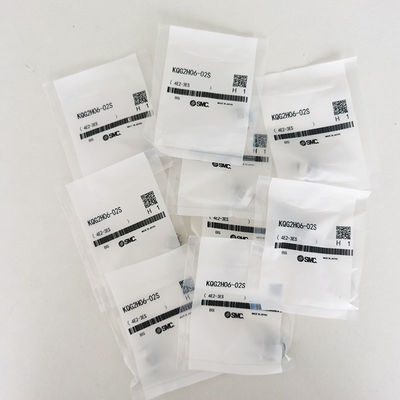

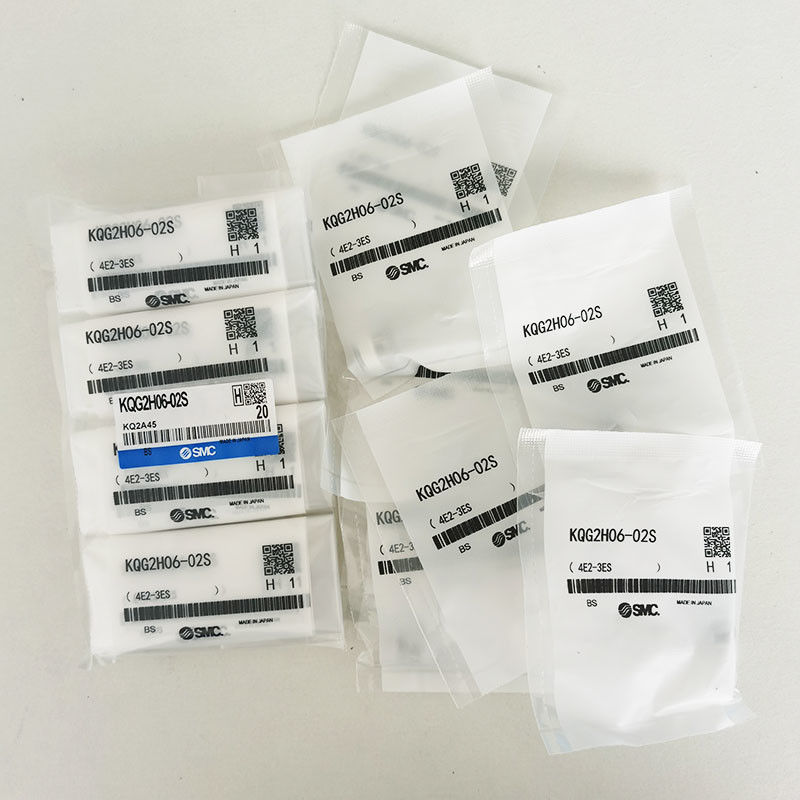

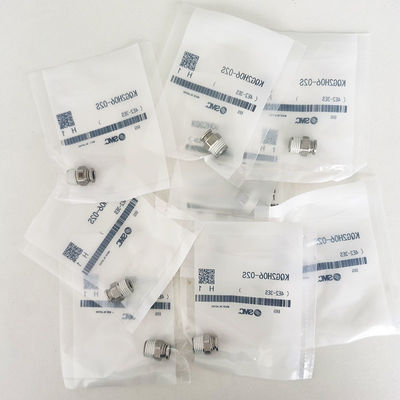

Name: KQG2H06-02S اتصال دهنده مرد فشار برای اتصال لوازم با مهر و موم رشته،SS316
Brand: YW DKE TRADING COMPANY
SKU: KQG2H06-02S
Availability: InStock

خانه محصولات لوازم لوله های پنوماتیک

KQG2H06-02S اتصال دهنده مرد فشار برای اتصال لوازم با مهر و موم رشته،SS316

جزئیات محصول:

محل منبع:	چین
نام تجاری:	SMC
گواهی:	CE
شماره مدل:	KQG2H06-02S

پرداخت:

مقدار حداقل تعداد سفارش:	1 قطعه
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کارتن / همانطور که مشتریان نیاز دارند
زمان تحویل:	1-7 روز کاری پس از پرداخت
شرایط پرداخت:	T/T، Western Union، Paypal
قابلیت ارائه:	5000 قطعه / 1 ماه

مخاطب

توضیحات محصول جزئیات

دمای رسانه ها:	-5 تا 150 درجه سانتیگراد	مواد:	SUS316
رسانه ها:	هوا یا مایع	موضوع اتصال R, M:	1/8
فشار:	0-1MPa	حوزه کاربرد:	صنعت پتروشیمی
برجسته کردن:	لوله های اتصال مهر و موم,لوازم جانبی اتصال کننده ی نر,SS316 لوازم اتصال , Thread Sealant Male Connector Fittings , SS316 Connect Fittings

SMC KQG2H06-02s

SS316 0-1mpa صنعت اتوماسیون

توضیحات محصول:

اتصال کننده مردانه فشار برای اتصال لوازم جانبی با مهر و موم رشته، فولاد ضد زنگ 316 (KQG2H06-02S)

شماره قسمت: KQG2H06-02S

دستگاه SMC One Touch
ویژگی ها
· فشرده با وزن کاهش یافته
· بدون روغن
· می تواند با بخار استفاده شود.
· قسمت فلزی: SUS316، قسمت مهر و موم: FKM خاص.
· دمای مایع کار: -5 تا +150°C
· مطابق با قانون بهداشت مواد غذایی ژاپن است. (مواد قطعات مطابق با تست استاندارد ابزار و ظروف بسته بندی است.)
درخواست ها
برای لوله کشی در یک جهت از یک رشته زنانه استفاده می شود.

لوله های قابل استفاده:

لوله های قابل استفاده	لوله های قابل استفاده	FEP، PFA، نایلون، نایلون نرمیادداشت¹⁾پلی اورتان، پلیولفین
لوله های قابل استفاده	لوله 0.D	Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
مشخصات	مایعیادداشت³⁾	هوا، آب، بخار یادداشت²⁾
	محدوده فشار عملیاتی	-100 کپا تا 1 MPaیادداشت⁴⁾
	فشار ثابت	3.0 MPa
	دمای محیط و مایعاتیادداشت⁵⁾	- 5 تا 150 درجه سانتیگراد (بدون یخ زدن)یادداشت^₄₎
	روغن	مشخصات بدون چربی
	مهر و موم روی رشته ها	با آب بندی
درجه حرارت وضعیت نصب آستین داخلی	لوله کشی	درجه حرارت
	لوله های FEP / سری TH	80°C یا بیشتر
	لوله های Super PFA / سری TL	120°C یا بیشتر

یادداشت ۱)برای لوله های نایلون نرم، نمی توان از آب استفاده کرد.

يادداشت 2)در مورد لوله مورد استفاده به صورت جداگانه با SMC مشورت کنید.

يادداشت 3)از استفاده در یک دستگاه خلاء مانند یک تست کننده نشت اجتناب کنید، زیرا نشت وجود دارد.

يادداشت 4)محدوده فشار کار و محدوده دمای کار لوله را بررسی کنید.

يادداشت 5)توصیه می شود که در شرایط زیر از آستین داخلی استفاده کنید (به جز موارد زیر)Ø3.2):

● هنگام استفاده در دمای بالا.

KQG2H06-02S اتصال دهنده مرد فشار برای اتصال لوازم با مهر و موم رشته،SS316 0

اتصال دهنده نر: KQG2H
قابل استفاده لوله های بیش از حد (ملی متر)	ارتباط رشته R، M	مدل	H (عرض در سراسر مسطح)	یادداشت ۱) ØD	L	A*	م	يادداشت 2) موثر مساحت (mm2)	وزن
ø3.2	M5 x 0.8	KQG2H23-M5	8	8	16.5	13.5	12	3	3.3
	1/8	KQG2H23-01S	10		15.4	12.3		3.4	5.7
	1/4	KQG2H23-02S	14		21	16.3		3.4	16.9
ø4	M5 x 0.8	KQG2H04-M5	10	8.7	17.1	14.1	12.6	4	5
	1/8	KQG2H04-01S	10		15.3	12.2		5.6	4.7
	1/4	KQG2H04-02S	14		20.9	16.2		5.6	15.8
ø6	M5 x 0.8	KQG2H06-M5	12	11.1	19.1	16.1	13.6	4	7.7
	1/8	KQG2H06-01S	12		18.1	15		13.1	7
	1/4	KQG2H06-02S	14		20.8	16.1			14.5
	3/8	KQG2H06-03S	17		23	17.9			27.3
ø8	1/8	KQG2H08-01S	14	13.4	24.5	21.4	16.1	26.1	12.8
	1/4	KQG2H08-02S	14		22.3	17.6			12.9
	3/8	KQG2H08-03S	17		23.7	18.6			24.7
ø10	1/8	KQG2H10-01S	17	16.4	25.5	22.4	17	26.1	18.9
	1/4	KQG2H10-02S			27.9	23.2		41.5	21.6
	3/8	KQG2H10-03S			23	17.9			20.6
	1/2	KQG2H10-04S	22		28.6	22.2			51.1
ø12	1/4	KQG2H12-02S	19	18.5	30.5	25.8	18.6	58.3	27.4
	3/8	KQG2H12-03S	19		24.7	19.6			20.5
	1/2	KQG2H12-04S	22		28.7	22.3			44.6
ø16	3/8	KQG2H16-03S	22	24.6	33.6	28.5	20.8	81	46
ø16	1/2	KQG2H16-04S	24	24.6	29.5	23.1	20.8	113	37.4
