شرکت تجاری YW DKE
 |
| محل منبع: | چین |
| نام تجاری: | SMC |
| گواهی: | CE |
| شماره مدل: | KQG2H06-02S |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن / همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 1-7 روز کاری پس از پرداخت |
| شرایط پرداخت: | T/T، Western Union، Paypal |
| قابلیت ارائه: | 5000 قطعه / 1 ماه |
| حوزه کاربرد: | صنعت پتروشیمی | مواد: | SUS316 |
|---|---|---|---|
| رسانه ها: | هوا یا مایع | دمای رسانه ها: | -5 تا 150 درجه سانتیگراد |
| موضوع اتصال R, M: | 1/8 | فشار: | 0-1MPa |
| برجسته کردن: | SS316 کنتاکتور تغییر سریع,اتصال 0-1mpa تغییر سریع,اتصال 1/8 رشته تغییر سریع,0-1mpa Quick Change connector,1/8 Thread Quick Change connector |
||

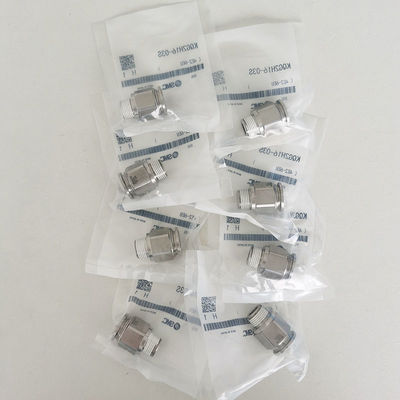

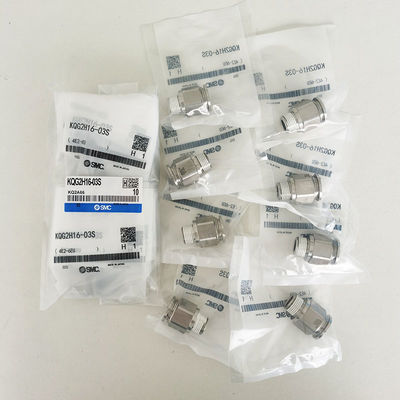

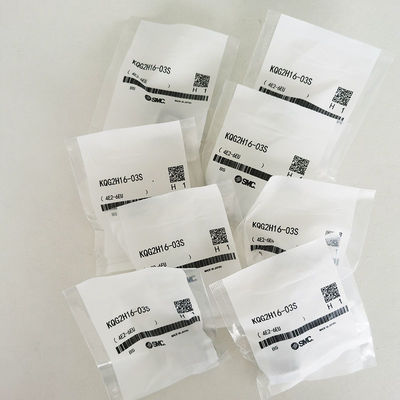

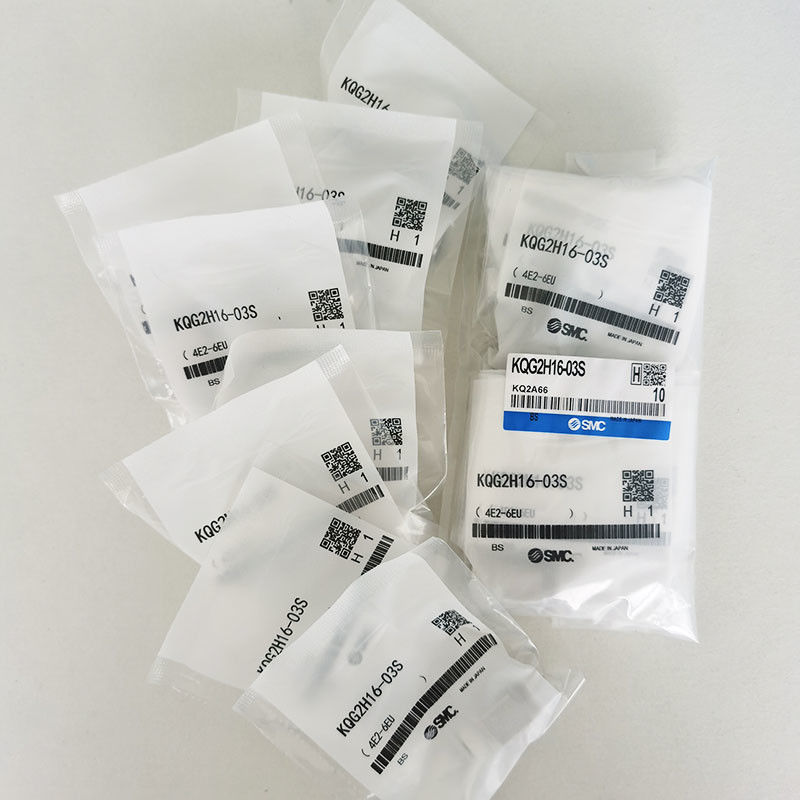

SMC KQG2H06-02s
SS316 0-1mpa صنعت اتوماسیون
توضیحات محصول:
دستگاه SMC One Touch
ویژگی ها
· فشرده با وزن کاهش یافته
· بدون روغن
· می تواند با بخار استفاده شود.
· قسمت فلزی: SUS316، قسمت مهر و موم: FKM خاص.
· دمای مایع کار: -5 تا +150°C
· مطابق با قانون بهداشت مواد غذایی ژاپن است. (مواد قطعات مطابق با تست استاندارد ابزار و ظروف بسته بندی است.)
درخواست ها
برای لوله کشی در یک جهت از یک رشته زنانه استفاده می شود.
| نوع | [تعادل] تک لمس / پیچ | نوع مناسب | جهت نصب پیچ |
|---|---|---|---|
| اندازه لوله 1 ((φ) | 6 | مواد بدن | 316 فولاد ضد زنگ |
| درخواست | استاندارد/مینی | مواد قسمت رشته | 316 فولاد ضد زنگ |
| بسته بندی، مواد حلقه O | لاستیک فلورین | مایع سازگار | آب / هوا |
| نوع اتصال | R | پیچ اتصال | 3/8 |
| تعداد لوله های اتصال (قطعه) | 1 | - | - |
لوله های قابل استفاده:
| لوله های قابل استفاده | لوله های قابل استفاده | FEP، PFA، نایلون، نایلون نرمیادداشت1)پلی اورتان، پلیولفین |
| لوله 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| مشخصات | مایعیادداشت3) | هوا، آب، بخار یادداشت2) |
| محدوده فشار عملیاتی | -100 کپا تا 1 MPaیادداشت4) | |
| فشار ثابت | 3.0 MPa | |
| دمای محیط و مایعاتیادداشت5) | - 5 تا 150 درجه سانتیگراد (بدون یخ زدن)یادداشت4) | |
| روغن | مشخصات بدون چربی | |
| مهر و موم روی رشته ها | با آب بندی | |
| درجه حرارت وضعیت نصب آستین داخلی |
لوله کشی | درجه حرارت |
| لوله های FEP / سری TH | 80°C یا بیشتر | |
| لوله های Super PFA / سری TL | 120°C یا بیشتر | |
|
اتصال دهنده نر: KQG2H |
|||||||||
| قابل استفاده لوله های بیش از حد (ملی متر) |
ارتباط رشته R، M |
مدل | H (عرض در سراسر مسطح) |
یادداشت ۱) ØD |
L | A* | م | يادداشت 2) موثر مساحت (mm2) |
وزن |
| ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
یادداشت ۱)برای لوله های نایلون نرم، نمی توان از آب استفاده کرد.
يادداشت 2)در مورد لوله مورد استفاده به صورت جداگانه با SMC مشورت کنید.
يادداشت 3)از استفاده در یک دستگاه خلاء مانند یک تست کننده نشت اجتناب کنید، زیرا نشت وجود دارد.
يادداشت 4) محدوده فشار کار و محدوده دمای کار لوله را بررسی کنید.
يادداشت 5)توصیه می شود که در شرایط زیر از آستین داخلی استفاده کنید (به جز موارد زیر)Ø3.2):
● هنگام استفاده در دمای بالا.
● هنگام استفاده در دمای بالا.
سیاست تضمین کیفیت یک ساله
ما قبل از ارسال کیفیت کالا رو چک میکنیم
اتفاقي مي افته، اميدواريم مشکلات با خريدار را از طريق دوستانه به روش هاي زير حل کنيم:
1، اگر مشکل کیفیت باشد، خریدار می تواند در عرض 15 روز پس از دریافت کالا،
خریدار باید عکس یا ویدئو و سایر مدارک را برای شناسایی به فروشنده ارائه دهد.
2، آسیب های ناشی از انسان ، خریداران مسئولیت کامل را برعهده دارند.
3برنامه پردازش کیفیت محصول:
1) خریدار محصولات را به دلایل کیفیت ضعیف برای یک سال (به غیر از کسانی که از آن استفاده می کنند) بازگرداند.
خسارات ناشی از حمل و نقل یا آسیب های ناشی از انسان).
برای هر محصولی که در وضعیت "استفاده شده" برگردانده شود ارزیابی می شود.
محصول به خریدار و پرداخت هزینه حمل و نقل مجدد.
2) اگر کالا (کل قیمت شامل حمل و نقل کمتر از 10USD است) مشکلات کیفیت دارد، ما
دوباره یک محصول جدید را در سفارش بعدی خریدار ارسال می کند؛ اگر خریدار قصد ندارد سفارش جدیدی را در
در کوتاه مدت، خریدار می تواند هزینه حمل و نقل مجدد را بپردازد و درخواست ارسال مجدد یک محصول جدید را انجام دهد.
با محصولات مشکلی وجود دارد، لطفا با ما تماس بگیرید ما آن را حل خواهیم کرد به محض اینکه دریافت کنیم
ایمیل شما.
