شرکت تجاری YW DKE
 |
| محل منبع: | چین |
| نام تجاری: | SMC |
| گواهی: | CE |
| شماره مدل: | KQG2H08-02S |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کارتن / همانطور که مشتریان نیاز دارند |
| زمان تحویل: | 1-7 روز کاری پس از پرداخت |
| شرایط پرداخت: | T/T، Western Union، Paypal |
| قابلیت ارائه: | 5000 قطعه / 1 ماه |
| دمای رسانه ها: | -5 تا 150 درجه سانتیگراد | مواد: | SUS316 |
|---|---|---|---|
| رسانه ها: | هوا یا مایع | موضوع اتصال R, M: | 1/8 |
| فشار: | 0-1MPa | حوزه کاربرد: | صنعت هوافضا |
| برجسته کردن: | لوازم لوله های پنوماتیک چند وصل کننده,کانکتور چند لوله ی پنوماتیک,SUS316 لوازم لوله های پنوماتیک,Pneumatic Pipe Multi Connector,SUS316 Pneumatic Pipe fittings |
||

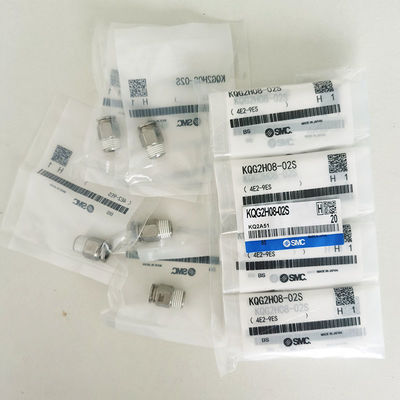

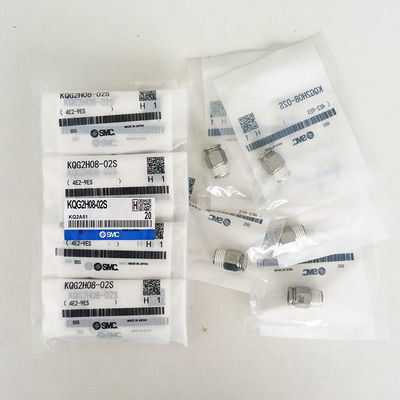

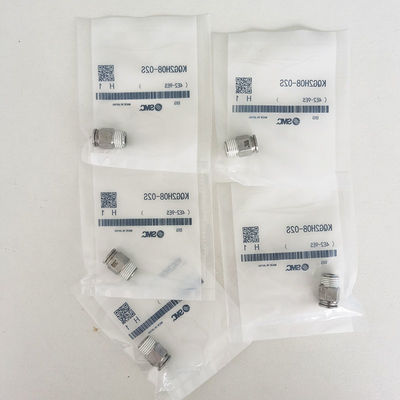

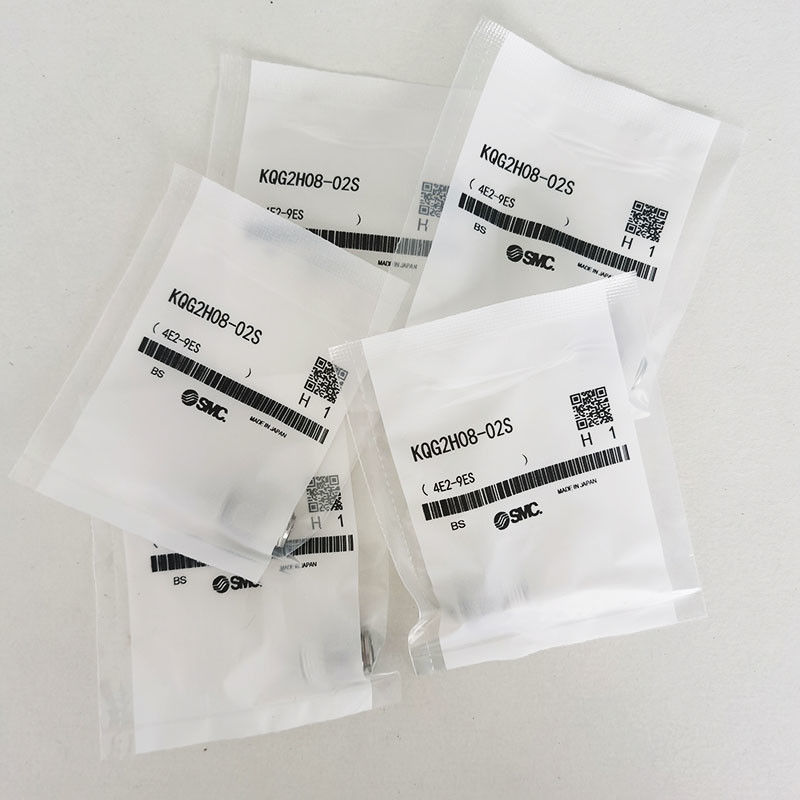

SMC KQG2H08-02S
SUS316 0-1mpa 1/8 صنعت هوافضا
توضیحات محصول:
اتصال کننده مردانه فشار برای اتصال لوازم با مهر و موم رشته، فولاد ضد زنگ 316 (KQG2H08-02S)
دستگاه SMC One Touch
ویژگی ها
· فشرده با وزن کاهش یافته
· بدون روغن
· می تواند با بخار استفاده شود.
· قسمت فلزی: SUS316، قسمت مهر و موم: FKM خاص.
· دمای مایع کار: -5 تا +150°C
· مطابق با قانون بهداشت مواد غذایی ژاپن است. (مواد قطعات مطابق با تست استاندارد ابزار و ظروف بسته بندی است.)
درخواست ها
برای لوله کشی در یک جهت از یک رشته زنانه استفاده می شود.
لوله های قابل استفاده:
| لوله های قابل استفاده | لوله های قابل استفاده | FEP، PFA، نایلون، نایلون نرمیادداشت1)پلی اورتان، پلیولفین |
| لوله 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| مشخصات | مایعیادداشت3) | هوا، آب، بخار
یادداشت2) |
| محدوده فشار عملیاتی | -100 کپا تا 1 MPaیادداشت4) | |
| فشار ثابت | 3.0 MPa | |
| دمای محیط و مایعاتیادداشت5) | - 5 تا 150 درجه سانتیگراد (بدون یخ زدن)یادداشت4) | |
| روغن | مشخصات بدون چربی | |
| مهر و موم روی رشته ها | با آب بندی | |
| درجه حرارت وضعیت نصب آستین داخلی |
لوله کشی | درجه حرارت |
| لوله های FEP / سری TH | 80°C یا بیشتر | |
| لوله های Super PFA / سری TL | 120°C یا بیشتر | |
یادداشت ۱)برای لوله های نایلون نرم، نمی توان از آب استفاده کرد.
يادداشت 2)در مورد لوله مورد استفاده به صورت جداگانه با SMC مشورت کنید.
يادداشت 3)از استفاده در یک دستگاه خلاء مانند یک تست کننده نشت اجتناب کنید، زیرا نشت وجود دارد.
يادداشت 4)محدوده فشار کار و محدوده دمای کار لوله را بررسی کنید.
يادداشت 5)توصیه می شود که در شرایط زیر از آستین داخلی استفاده کنید (به جز موارد زیر)Ø3.2):
● هنگام استفاده در دمای بالا.
● هنگام استفاده در دمای بالا.
|
اتصال دهنده نر: KQG2H |
|||||||||
| قابل استفاده لوله های بیش از حد (ملی متر) |
ارتباط رشته R، M |
مدل | H (عرض در سراسر مسطح) |
یادداشت ۱) ØD |
L | A* | م | يادداشت 2) موثر مساحت (mm2) |
وزن |
| ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
بند بعد از فروش:
سیاست تضمین کیفیت یک ساله
ما قبل از ارسال کیفیت کالا رو چک میکنیم
مشکلات غیر منتظره
اتفاق می افتد، ما امیدواریم برای حل مشکلات با خریدار از طریق دوستانه در
به روش های زیر:
1، اگر مشکل کیفیت است، خریدار می تواند در عرض 15 روز پس از
دریافت کالا
خریدار باید عکس یا ویدئو و سایر مدارک را به فروشنده ارائه دهد
شناسايي کنيد
2، آسیب های ناشی از انسان ، خریداران مسئولیت کامل را برعهده دارند.
3برنامه پردازش کیفیت محصول:
1) خریدار محصولات را به دلایل کیفیت ضعیف برای یک سال برگرداند
(به غیر از آنهایی که
خسارات ناشی از حمل و نقل دریایی یا آسیب های ناشی از انسان).
15درصد از مبلغی که در حالت "استفاده شده" برگردانده می شود، هزینه ی بازپرداخت می شود.
محصول به خریدار و پرداخت هزینه حمل و نقل مجدد.
2) اگر کالا (کل قیمت شامل حمل و نقل کمتر از 10USD است) مشکلات کیفیت دارد، ما
دوباره یک محصول جدید را در سفارش بعدی خریدار ارسال می کند؛ اگر خریدار قصد ندارد سفارش جدیدی را در
در کوتاه مدت، خریدار می تواند هزینه حمل و نقل مجدد را بپردازد و درخواست ارسال مجدد یک محصول جدید را انجام دهد.
اگه مشکلي با محصولات وجود داشته باشه لطفاً با ما تماس بگيريد ما به محض اينکه رسيديم حلش ميکنيم
اگر سوالی دارید، با ما تماس بگیرید.
