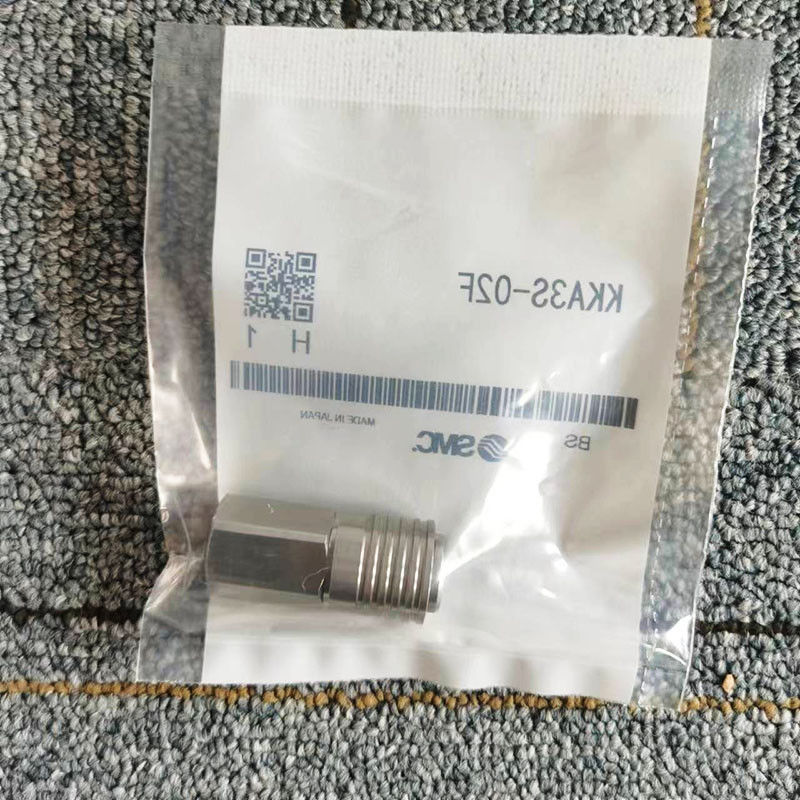

سری KKA SS316 KKA3S-02F نوع پلاگین (P) رشته زنانه نوع S

جزئیات محصول:

محل منبع:	چین
نام تجاری:	SMC
گواهی:	CE
شماره مدل:	سری KKA3S-02F KKA

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کیسه پلاستیکی، جعبه، کارتن، پالت
زمان تحویل:	1-7 روز کاری پس از پرداخت
شرایط پرداخت:	T/T، Western Union، Paypal
قابلیت ارائه:	5000 قطعه / 1 ماه

مخاطب

توضیحات محصول جزئیات

محدوده فشار عملیاتی (MPa):	0.1-1MPa	پيوندهاي لوله اي:	Rc1/4
محدوده دمای عملیاتی ((°C):	-۵۵۱۵۰	سیال قابل استفاده:	آب / هوا
اندازه بدن:	1/8	فشار اثبات تضمینی:	10 مگا پاسکال
برجسته کردن:	S کوپلر SS316 نوع پلاگ , رشته زنانه SS316 نوع پلاگ

سری KKA SS316 (KKA3S-02F) نوع پلاگین (P) رشته زنانه نوع S

توضیحات محصول

· مواد بدن: فولاد ضد زنگ (SUS316)
· مواد مهر و موم: لاستیک فلور (FKM ویژه)
[خصوصیات]
· در دسترس با یا بدون دریچه بازرسی برای متناسب با شرایط مختلف کار
· کاهش مقدار قطره های مایع هنگام جدا کردن پلاگ از سوکت
مقدار قطره زدن مایع: 0.02 تا 0.77 cm3 در هر برداشتن؛ مقدار تهویه: 0.1 تا 2.7 cm3 در هر برداشتن
· مشخصات بدون روغن (استانداردی)

مشخصات پیکربندی

نوع	استاندارد	نوع مفصل	زنانه با رشته
مرد/زن	[سوکت (زن) ] سوکت	مواد بدن	SUS316
مواد مهر	[NBR] 00011	مایع قابل استفاده	آب / هوا
محیط عملیاتی، برنامه های کاربردی	استاندارد	محدوده دمای عملیاتی ((°C)	-۵۵۱۵۰
محدوده فشار عملیاتی ((MPa)	-0.1 ¥1	اندازه بدن	1/8
پيوندهاي لوله اي	Rc1/4	با یا بدون دریچه چک	N

S Coupler KKA Series Type Plug (P) از فولاد ضد زنگ مشخصات نوع رشته زنانه

بدون، دریچه چک، پلگ، نوع رشته زنانه ظاهر خارجی

سری KKA SS316 KKA3S-02F نوع پلاگین (P) رشته زنانه نوع S 0

نمادهای JIS برای سری KKA

سری KKA SS316 KKA3S-02F نوع پلاگین (P) رشته زنانه نوع S 1

مایع کاری	آب، هوا
محدوده فشار عملیاتی_*1	KKA3: -100 kPa تا 1 MPa KKA4، KKA6، KKA7، KKA8، KKA9: 0 تا 1 MPa
فشار ثابت تضمین شده	10 MPa
محدوده دمای محیط و دمای مایعات کاری	-5 تا 150 درجه سانتیگراد (بدون یخ) *نمي تونه براي بخار استفاده بشه
مشخصات بدون روغن	از روغن استفاده نميکنه (قطعات کشویی لاستیک و فلزی: پوشش فلورین)
مواد	قطعات فلزی: SUS304؛ قطعات لاستیکی: فلوروالستومر (FKM ویژه)
مهر	شامل مهر و موم نخ نر

*1: با یک تست کننده نشت یا برای حفظ خلاء استفاده نکنید زیرا نشت صفر نمی تواند تضمین شود.

عملکرد

روش اتصال پلاگین: اتصال و آزاد کردن تک عمل
دریچه باز: دریچه باز ساخته شده در هر دو طرف پلگ و سوکت، بدون دریچه باز

* سری KKA نمی تواند به سری KK یا سری KKH متصل شود.

ویژگی های مدل هایی که دارای دریچه چک در هر دو طرف هستند

اندازه بدن	مقدار قطره زدن مایع (cm3 در هر نمونه)	مقدار تهویه (cm3 در هر نمونه)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"مقدار قطره زدن مایع" به مقدار آب داخلی اشاره دارد که هنگام جدا شدن سوکت پلاگین از بین می رود.
"مقدار تهویه" به مقدار هوای خارجی اشاره دارد که هنگام اتصال پلاگین و سوکت جذب می شود.
با دریچه چک

با دریچه باز، طرح ابعاد نوع رشته زنانه

نقشه ساختاری

نقشه ساختاری سوکت

نقشه ساختاری سری KKA

اندازه بدن	مدل	T قطر پورت اتصال	H پهنای مسطح	L₁	L₂	حداقل قطر سوراخ	منطقه قطعه عمودی mm²	وزن g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
سه چهارم	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
