شرکت تجاری YW DKE
 |
| محل منبع: | چین |
| نام تجاری: | SMC |
| گواهی: | CE |
| شماره مدل: | سری KKA4P-02F KKA |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | کیسه پلاستیکی، جعبه، کارتن، پالت |
| زمان تحویل: | 1-7 روز کاری پس از پرداخت |
| شرایط پرداخت: | T/T، Western Union، Paypal |
| قابلیت ارائه: | 5000 قطعه / 1 ماه |
| Operating Pressure Range(MPa): | 0.1-1MPa | Pipe Connection Bore Dia.: | Rc1/4 |
|---|---|---|---|
| Operating Temperature Range(°C): | -5～150 | Applicable Fluid: | Water / Air |
| Size of Body: | 1/4 | Guaranteed Proof Pressure: | 10MPa |
| برجسته کردن: | پلاگین سری KKA kka4p-02f,پلاگین فولاد ضد زنگ kka4p-02f,فلک خیمه زنانه kka4p-02f,Stainless Steel plug kka4p-02f,Female Thread plug kka4p-02f |
||

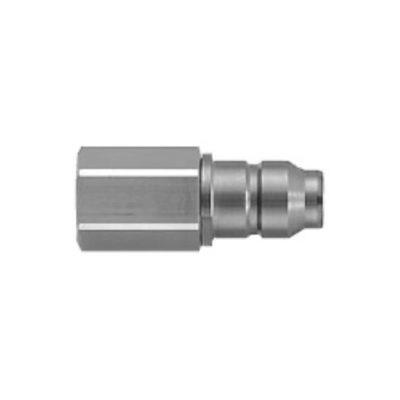

KKA سری SS316 (KKA4P-02F) نوع پلاگین (P) رشته زنانه نوع S
| نوع | استاندارد | نوع مفصل | زنانه با رشته |
|---|---|---|---|
| مرد/زن | پلگ | مواد بدن | SUS304 |
| مواد مهر | [NBR] 00011 | مایع قابل استفاده | آب / هوا |
| محیط عملیاتی، برنامه های کاربردی | استاندارد | محدوده دمای عملیاتی ((°C) | -۵۵۱۵۰ |
| محدوده فشار عملیاتی ((MPa) | 01 | اندازه بدن | 1/4 |
| پيوندهاي لوله اي | Rc1/4 | با یا بدون دریچه چک | Y |
S Coupler KKA Series Type Plug (P) از فولاد ضد زنگ مشخصات نوع رشته زنانه

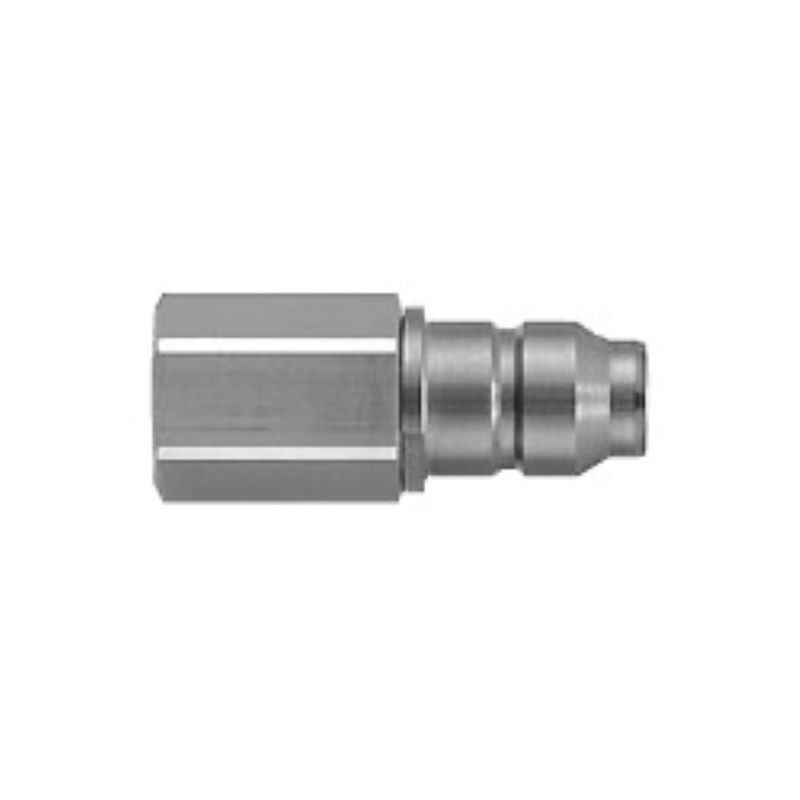

بدون، دریچه چک، پلگ، نوع رشته زنانه ظاهر خارجی
نمادهای JIS برای سری KKA
| اندازه بدن | مقدار قطره زدن مایع (cm3 در هر نمونه) | مقدار تهویه (cm3 در هر نمونه) |
|---|---|---|
| KKA3 | 0.02 | 0.1 |
| KKA4 | 0.04 | 0.1 |
| KKA6 | 0.06 | 0.2 |
| KKA7 | 0.14 | 0.5 |
| KKA8 | 0.27 | 0.9 |
| KKA9 | 0.77 | 2.7 |
| مایع کاری | آب، هوا |
|---|---|
| محدوده فشار عملیاتی*1 | KKA3: -100 kPa تا 1 MPa KKA4، KKA6، KKA7، KKA8، KKA9: 0 تا 1 MPa |
| فشار ثابت تضمین شده | 10 MPa |
| محدوده دمای محیط و دمای مایعات کاری | -5 تا +150°C (بدون یخ زدن) *نمي تونه براي بخار استفاده بشه |
| مشخصات بدون روغن | از روغن استفاده نميکنه (قطعات لغزنده لاستیک و فلزی: پوشش فلورین) |
| مواد | قطعات فلزی: SUS304؛ قطعات لاستیکی: فلورولاستومر (FKM ویژه) |
*1: با یک تست کننده نشت یا برای حفظ خلاء استفاده نکنید زیرا نشت صفر نمی تواند تضمین شود.
* سری KKA نمی تواند به سری KK یا سری KKH متصل شود.
نقشه ساختاری پلگ
نقشه ساختاری سری KKA
| شماره | نام بخش | مواد | یادداشت |
|---|---|---|---|
| 1 | بدن پلاگ | SUS304 | پوشش فلورین |
| 2 | بدن پشت پلگ | SUS304 | - |
| 3 | دریچه پلاگین | SUS304 | - |
| 4 | حلقه O شیر | FKM ویژه | پوشش فلورین |
| 5 | حلقه O بدن پلگ | FKM ویژه | پوشش فلورین |
| 6 | بهار دریچه پلاگین | معادل SUS304 | KKA3 |
| SUS304 | KKA4، KKA6، KKA7، KKA8، KKA9 |
با دریچه باز، طرح ابعاد نوع رشته زنانه
| اندازه بدن | مدل | T قطر پورت اتصال |
H پهنای مسطح |
L1 | L2 | حداقل قطر سوراخ | منطقه قطعه عمودی mm2 |
وزن g |
|---|---|---|---|---|---|---|---|---|
| 1/8 | KKA3P-01F | Rc 1/8 | 14 | 36.0 | 16.0 | 5.6 | 17.4 | 20.2 |
| KKA3P-02F | Rc 1/4 | 17 | 39.6 | 31.8 | ||||
| KKA3P-03F | Rc 3/8 | 19 | 40.4 | 35.8 | ||||
| 1/4 | KKA4P-02F | Rc 1/4 | 17 | 43.4 | 18.9 | 6.9 | 26.4 | 36.1 |
| KKA4P-03F | Rc 3/8 | 19 | 44.4 | 40.2 | ||||
| KKA4P-04F | Rc 1/2 | 24 | 48.6 | 69.7 | ||||
| 1/2 | KKA6P-03F | Rc 3/8 | 48.7 | 20.4 | 10.0 | 54.2 | 84.1 | |
| KKA6P-04F | Rc 1/2 | 52.9 | 79.7 | |||||
| KKA6P-06F | Rc 3/4 | 30 | 54.6 | 123.8 | ||||
| سه چهارم | KKA7P-04F | Rc 1/2 | 32 | 67.7 | 27.6 | 13.5 | 99.6 | 217.1 |
| KKA7P-06F | Rc 3/4 | 69.4 | 196.8 | |||||
| KKA7P-10F | Rc 1 | 41 | 72.4 | 325.9 | ||||
| 1 | KKA8P-06F | Rc 3/4 | 82.0 | 35.6 | 17.5 | 168.3 | 420.5 | |
| KKA8P-10F | Rc 1 | 85.0 | 391.3 | |||||
| KKA8P-12F | Rc1 1/4 | 50 | 87.3 | 552.8 | ||||
| 1 1/4 | KKA9P-10F | Rc 1 | 55 | 107.8 | 49.1 | 24.6 | 332.1 | 986.9 |
| KKA9P-12F | Rc1 1/4 | 110.1 | 925.6 | |||||
| KKA9P-14F | Rc1 1/2 | 110.1 | 848.2 |
علاوه بر پشتیبانی فنی، ما همچنین طیف وسیعی از خدمات را برای اطمینان از رضایت مشتریان خود ارائه می دهیم:
طراحی و توسعه محصولات سفارشی
آزمایش و صدور گواهینامه محصولات
خدمات نصب و نگهداری در محل
آموزش محصولات برای تیم شما
حمل و نقل سریع و کارآمد
هدف ما این است که مشتریانمان را با تجربه بی نقصی از لحظه ای که آنها لوازم لوله های پنوماتیک ما را خریداری می کنند تا فرآیند نصب و نگهداری فراهم کنیم.ما متعهدیم که نیازهای شما را برآورده کنیم و از انتظارات شما فراتر بریم.

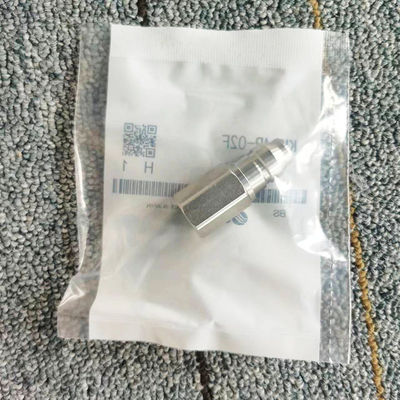

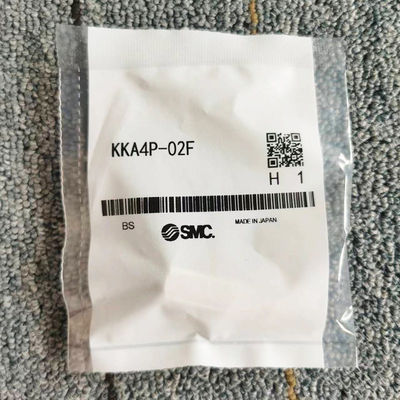

لوازم لوله های پنوماتیک با دقت بسته بندی و ارسال می شوند تا اطمینان حاصل شود که تحویل ایمن به مشتریان ما است. هر لوازم به طور جداگانه بسته بندی شده و سپس در یک محکم قرار داده می شودجعبه کارتونی موج دار برای محافظت از آن در طول حمل و نقل.
ما گزینه های مختلف حمل و نقل را برای پاسخگویی به نیازهای مشتریان خود ارائه می دهیم. این شامل حمل و نقل زمینی استاندارد، حمل و نقل سریع و حمل و نقل بین المللی است.نرخ حمل و نقل ما بر اساس وزن و مقصد بسته محاسبه می شود.
برای سفارشات بین المللی، ما دقت بیشتری برای رعایت تمام مقررات گمرکی لازم و تضمین تحویل به موقع می کنیم.ما همچنین اطلاعات ردیابی را برای تمام سفارشات ارائه می دهیم تا مشتریان بتوانند به راحتی پیشرفت محموله خود را دنبال کنند.
در لوازم لوله پنوماتیک، ما متعهد به ارائه محصولات با کیفیت بالا و خدمات مشتری عالی هستیم.ما تلاش می کنیم تا فرآیند بسته بندی و حمل و نقل را تا حد ممکن برای مشتریان ارزشمندمان آسان و کارآمد کنیم..
