توضیحات محصول:

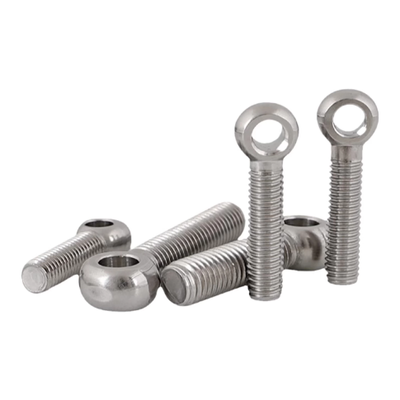

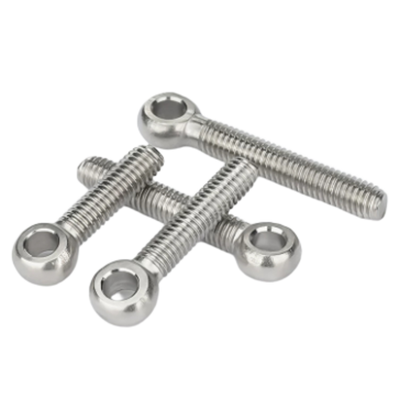

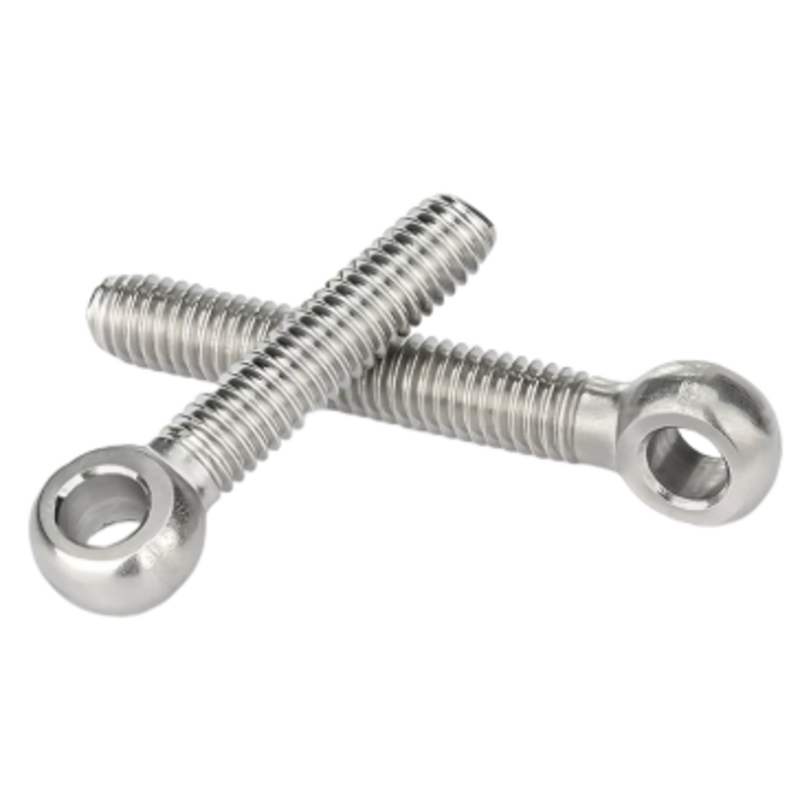

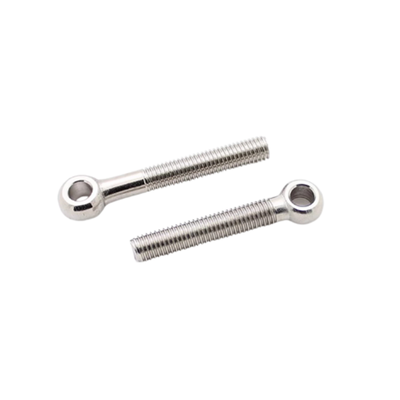

پیچ چشمی، که گاهی اوقات به عنوان پیچ چشم ماهی یا پیچ اتصال زنده نیز شناخته می شود، یک اتصال دهنده سخت افزاری بسیار سازگار است. این به طور خاص برای ارائه اتصالات انعطاف پذیر و امن در برنامه های مختلف طراحی شده است. یک سر پیچ دارای یک چشم دایرهای دقیقاً ماشینکاری شده است، در حالی که طرف مقابل دارای یک ساقه است که به طور کامل یا تا حدی رزوهشده است.
این پیچ چشمی که از مواد مقاومی مانند فولاد ضد زنگ 304 یا فولاد کربنی (Q235) ساخته شده است، برای مقاومت در برابر شرایط سخت ساخته شده است. مقاومت فوق العاده ای در برابر خوردگی، دوام فوق العاده و عملکرد قابل اعتماد حتی در محیط های چالش برانگیز ارائه می دهد. فرآیند تولید کاملاً به GB/T 798-1988 (استاندارد ملی چین) و DIN 444 (استاندارد صنعتی آلمان) پایبند است که ابعاد دقیق و دقت رزوه را تضمین می کند.
این محصول در طیف وسیعی از اندازه ها، با قطر رزوه از M6 تا M64 موجود است، این محصول برای پاسخگویی به نیازهای پروژه های مختلف طراحی شده است. طراحی آن آن را به ویژه برای کاربردهایی که به یک نقطه محوری، یک زاویه قابل تنظیم یا یک نقطه بالابر مطمئن نیاز دارند، مناسب می کند. اتصال و جدا کردن آسان، پیچ چشمی یک جزء ضروری برای عملیات صنعتی و استفاده عمومی است.
ویژگی ها:
گزینه های مواد برتر:محصولات ما از مواد با کیفیت بالا برای رفع نیازهای مختلف ساخته شده اند. شما می توانید بین فولاد ضد زنگ 304 (A2) که مقاومت فوق العاده ای در برابر زنگ زدگی و خوردگی ایجاد می کند، یا فولاد کربنی (Q235) که با پوشش های سطحی مانند اکسید سیاه یا گالوانیزه گرم برای افزایش دوام آن کار شده است، انتخاب کنید.
استحکام بالا:این قطعات از مواد مستحکم ساخته شده اند که استحکام کششی عالی و عملکرد طولانی مدت را تضمین می کنند. برای انواع فولاد کربنی، درجه های مقاومت 4.8، 8.8 و 10.9 موجود است، در حالی که گزینه های فولاد ضد زنگ با درجه A2-70 ارائه می شود.
مهندسی دقیق:هر قطعه که مطابق با استانداردهای دقیق GB798 و DIN444 ساخته شده است، دارای سطح کروی صاف و همچنین رزوه کاری با دقت بالا است که عملکرد قابل اعتماد و کارآمد را تضمین می کند.
گزینه های Threading همه کاره:برای برآوردن نیازهای مختلف اتصال، این محصول در دو نسخه کاملاً رزوهدار و نیمه رزوهدار عرضه میشود که انعطافپذیری در کاربرد را فراهم میکند.
طراحی چند منظوره:طراحی دایره ای چشم امکان اتصال آسان به پین ها، زنجیرها یا طناب ها را فراهم می کند. این ویژگی از چرخش انعطاف پذیر و تنظیمات زاویه ای پشتیبانی می کند و قابلیت استفاده آن را در سناریوهای مختلف افزایش می دهد.
پارامترهای فنی:
| استاندارد |
GB/T 798-1988، DIN 444 |
| پیچ موضوع |
استاندارد |
| پایان سطح |
روشن، صاف، با حداقل فرز |
| مواد |
فولاد ضد زنگ 304، فولاد کربنی |
| قطر نخ |
M6، M8، M10، M12، M16، M20 تا M30 |
| طول اسمی |
50 میلی متر تا 200 میلی متر |
| دوشنبه |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| پ |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
3 |
3 |
3.5 |
| حداکثر d1 |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 دقیقه |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| حداکثر dk |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| dk دقیقه |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| حداکثر s |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| ثانیه دقیقه |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds max |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
برنامه های کاربردی:
ماشین آلات صنعتی اغلب نیاز به اتصال قطعات به روشی دارند که امکان تنظیم مکرر زاویه یا جداسازی آسان را فراهم کند. این کانکتورها در تجهیزات مکانیکی برای اطمینان از انعطاف پذیری و راحتی نگهداری ضروری هستند.
در زمینه شیرها و خطوط لوله، این کانکتورها کاربرد گسترده ای پیدا می کنند، به ویژه در شیرهای با دمای پایین و فشار بالا و همچنین خطوط لوله تحت فشار و سیستم های مختلف مهندسی سیالات. طراحی قوی آنها به حفظ اتصالات ایمن و ضد نشتی در شرایط سخت کمک می کند.
برای کاربردهای بلند کردن و ریگ کردن، این اجزا به عنوان نقاط بالابری قابل اعتماد عمل می کنند. هنگامی که با قلاب ها یا قلاب های مناسب جفت می شوند، عملیات بالا بردن ایمن و کارآمد را تسهیل می کنند و ثبات و قابلیت اطمینان را در طول فرآیند تضمین می کنند.
در صنعت خودرو و حمل و نقل، این کانکتورها نقش مهمی در سیستم های تعلیق و اتصالات شاسی دارند. علاوه بر این، آنها معمولاً در مونتاژ دوچرخه های تاشو و دوچرخه های کودکان استفاده می شوند، جایی که دوام و قابلیت تنظیم ملاحظات مهمی هستند.
در نهایت، در کارهای مونتاژ عمومی، این کانکتورها برای اهداف مختلف مانند ساخت مبلمان – به ویژه براکتهای قابل تنظیم – و همچنین سازههای تسهیلات در فضای باز مانند نصب چادر و تجهیزات باشگاه ایدهآل هستند. آنها همچنین به طور مؤثری به مونتاژ ابزار سخت افزاری کمک می کنند و یکپارچگی ساختاری و عملکرد کلی را افزایش می دهند.
پشتیبانی و خدمات:
اتصالات لوله پنوماتیک ما برای ارائه اتصالات قابل اعتماد و کارآمد برای سیستم های مختلف پنوماتیک طراحی شده اند. برای اطمینان از عملکرد بهینه و طول عمر اتصالات، لطفاً دستورالعمل های نصب و نگهداری ارائه شده در دفترچه راهنمای محصول را دنبال کنید.
برای پشتیبانی فنی، تیم کارشناسان ما برای کمک به انتخاب محصول، مراحل نصب، عیب یابی و نکات نگهداری در دسترس هستند. توصیه می کنیم قبل از نصب، سازگاری با سیستم پنوماتیک خاص خود را تأیید کنید.
بازرسی منظم اتصالات از نظر سایش، نشتی یا آسیب برای حفظ یکپارچگی سیستم ضروری است. برای جلوگیری از خرابی سیستم، قطعات آسیب دیده را فوراً تعویض کنید.
ما خدمات جامعی از جمله آموزش محصول، راهحلهای سفارشی و پشتیبانی در محل را ارائه میکنیم تا به شما کمک کنیم مزایای اتصالات لوله پنوماتیک خود را به حداکثر برسانید.
برای مستندات فنی دقیق، راهنمای نصب، و کمک عیب یابی، لطفاً به منابع موجود در وب سایت ما مراجعه کنید یا با تیم پشتیبانی فنی ما تماس بگیرید.
بسته بندی و حمل و نقل:
اتصالات لوله پنوماتیک ما به دقت بسته بندی می شوند تا از حداکثر محافظت در هنگام حمل و نقل اطمینان حاصل شود. هر اتصالات به صورت جداگانه در مواد محافظ پیچیده شده است تا از خراش و آسیب جلوگیری شود. سپس آنها را به طور ایمن در جعبه های مقوایی محکم و راه راه قرار می دهند که برای تحمل شرایط حمل و نقل و حمل و نقل طراحی شده اند.
برای سفارشهای عمده، اتصالات در سینیها یا محفظههای سفارشی درون جعبهها سازماندهی میشوند تا از حرکت و ضربه احتمالی جلوگیری شود. همه بستهها به وضوح با اطلاعات محصول، دستورالعملهای مربوط به حمل و نقل و جزئیات حمل برچسبگذاری شدهاند تا تحویل راحت را تسهیل کنند.
برای اطمینان از رسیدن به موقع و ایمن اتصالات لوله پنوماتیک شما، گزینه های حمل و نقل قابل اعتماد را با حامل های مورد اعتماد ارائه می دهیم. اطلاعات ردیابی برای همه محموله ها ارائه می شود و به شما امکان می دهد سفارش خود را از ارسال تا تحویل نظارت کنید.
