توضیحات محصول:

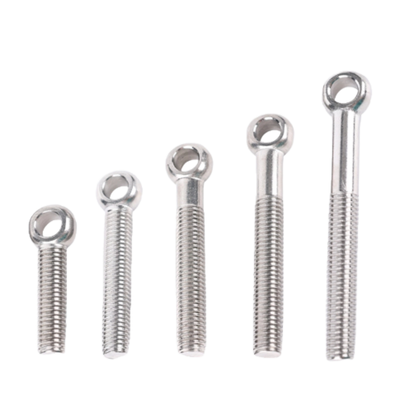

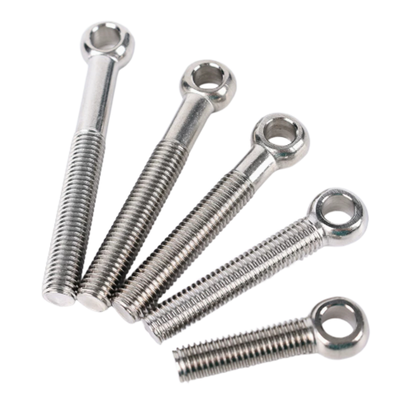

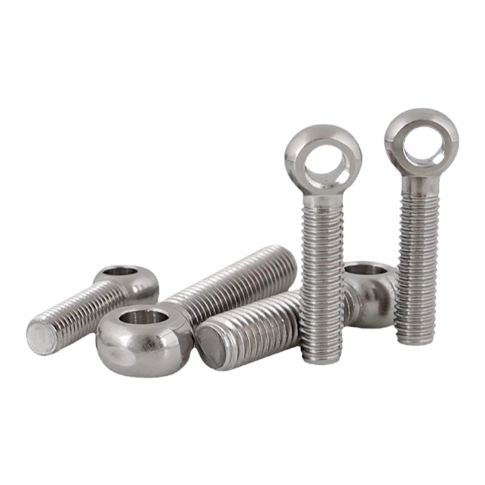

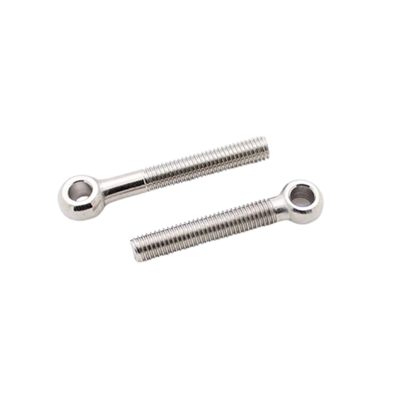

پیچ چشمی، که معمولاً به عنوان پیچ چشم ماهی یا پیچ اتصال زنده شناخته می شود، یک بست سخت افزاری بسیار سازگار است که برای اتصالات ایمن و انعطاف پذیر مهندسی شده است. یک سر این پیچ دارای یک چشم دایره ای دقیق تراش خورده است، در حالی که طرف مقابل به یک ساقه رزوه ای کامل یا جزئی مجهز شده است.
این پیچ که از مواد مستحکمی مانند فولاد ضد زنگ 304 یا فولاد کربنی (Q235) ساخته شده است، مقاومت در برابر خوردگی برجسته و دوام طولانی مدت را ارائه می دهد. برای ارائه عملکرد قابل اعتماد حتی در چالش برانگیزترین محیط ها طراحی شده است. فرآیند تولید به شدت به GB/T 798-1988 (استاندارد ملی چین) و DIN 444 (استاندارد صنعتی آلمان) پایبند است تا ابعاد دقیق و رزوهکاری دقیق را تضمین کند.
این پیچ چشمی که در طیف وسیعی از اندازهها، با قطر رزوه از M6 تا M64 در دسترس است، میتواند نیازهای مختلف پروژه را برآورده کند. این به عنوان یک راه حل عالی برای برنامه هایی عمل می کند که به یک نقطه محوری، زوایای قابل تنظیم یا یک لنگر بالابر قابل اعتماد نیاز دارند.
طراحی متفکرانه آن امکان اتصال و جدا شدن سریع را فراهم می کند و پیچ چشمی را به یک جزء مهم در تنظیمات صنعتی و استفاده عمومی تبدیل می کند.
ویژگی ها:
گزینه های مواد برتر
این محصول در دو انتخاب مواد با کیفیت بالا ارائه می شود. یکی از گزینه ها فولاد ضد زنگ 304 (A2) است که مقاومت فوق العاده ای در برابر زنگ زدگی و خوردگی ایجاد می کند. از طرف دیگر، فولاد کربنی (Q235) در دسترس است که با عملیات سطحی مانند اکسید سیاه یا گالوانیزه گرم تقویت شده است تا دوام و طول عمر آن بهبود یابد.
ساخت و ساز با مقاومت بالا
این محصول که از مواد بادوام از طریق فرآیندهای آهنگری ساخته شده است، دارای استحکام کششی چشمگیر و عملکرد پایدار است. برای انواع فولاد کربنی، درجه های مقاومت 4.8، 8.8 و 10.9 موجود است، در حالی که گزینه فولاد ضد زنگ دارای درجه A2-70 است.
مهندسی دقیق
این مورد مطابق با استانداردهای دقیق GB798 و DIN444 ساخته شده است، این مورد دارای سطح کروی صاف همراه با رزوههای با دقت بالا است که از قابلیت اتصال قابل اطمینان و دقیق اطمینان میدهد.
گزینه های همه کاره Threading
برای رفع نیازهای مختلف اتصال، این محصول در هر دو طرح کاملا رزوه ای و نیمه رزوه ای عرضه می شود. این تطبیق پذیری به کاربران اجازه می دهد تا مناسب ترین پیکربندی را برای برنامه های خاص خود انتخاب کنند.
ویژگی های طراحی قابل تطبیق
طراحی چشم دایره ای امکان اتصال با پین، زنجیر یا طناب را فراهم می کند و چرخش انعطاف پذیر و تنظیمات زاویه ای را تسهیل می کند. این سازگاری محصول را برای طیف وسیعی از مصارف که نیاز به حرکت پویا و اتصالات ایمن دارند، مناسب میسازد.
پارامترهای فنی:
| پایان سطح |
روشن، صاف، با حداقل فرز |
| پیچ موضوع |
استاندارد |
| قطر نخ |
M6، M8، M10، M12، M16، M20 تا M30 |
| استاندارد |
GB/T 798-1988، DIN 444 |
| طول اسمی |
60 میلی متر تا 200 میلی متر |
| مواد |
فولاد ضد زنگ 304، فولاد کربنی |
| دوشنبه |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| پ |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
3 |
3 |
3.5 |
| حداکثر d1 |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 دقیقه |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| حداکثر dk |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| dk دقیقه |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| حداکثر s |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| ثانیه دقیقه |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds max |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
برنامه های کاربردی:
ماشین آلات صنعتی
این قطعات در تجهیزات مکانیکی که نیاز به تنظیمات مکرر زاویه یا توانایی جدا کردن قطعات وجود دارد ضروری هستند. آنها اتصالات انعطاف پذیری را فراهم می کنند که عملکرد ماشین های صنعتی را افزایش می دهد.
شیر و خط لوله
آنها در سیستم هایی که با دریچه های فشار بالا و دمای پایین و همچنین خطوط لوله تحت فشار سروکار دارند، کاربرد گسترده ای پیدا می کنند. علاوه بر این، آنها در کاربردهای مختلف مهندسی سیالات بسیار مهم هستند و اتصالات مطمئن و مطمئن را تضمین می کنند.
بالابر و دکلمه
هنگامی که با قلاب ها یا قلاب های مناسب جفت می شوند، این اجزا به عنوان نقاط بالابر قابل اعتماد عمل می کنند. این باعث می شود که آنها در عملیات بلند کردن و دکل کردن بسیار ارزشمند باشند و به ایمنی و کارایی در محل کمک کنند.
خودرو و حمل و نقل
در بخش خودرو، آنها معمولا در سیستم های تعلیق و اتصالات شاسی استفاده می شوند. علاوه بر این، آنها نقش کلیدی در مونتاژ دوچرخه های تاشو و دوچرخه های طراحی شده برای کودکان دارند و تطبیق پذیری آنها را برجسته می کند.
مجمع عمومی
این قطعات برای تولید مبلمان، مانند براکت های قابل تنظیم، عالی هستند و همچنین به طور گسترده در تجهیزات بیرونی مانند نصب چادر و تجهیزات باشگاه استفاده می شوند. علاوه بر این، آنها در مونتاژ ابزارهای سخت افزاری مختلف کمک می کنند.
پشتیبانی و خدمات:
اتصالات لوله پنوماتیک ما برای ارائه عملکرد قابل اعتماد و کارآمد در کاربردهای مختلف صنعتی طراحی شده است. برای پشتیبانی فنی، لطفاً برای دستورالعمل های دقیق نصب و نگهداری به دفترچه راهنمای محصول مراجعه کنید. اطمینان حاصل کنید که همه اتصالات با مشخصات سیستم شما سازگار هستند تا از نشتی جلوگیری کنید و از عملکرد بهینه اطمینان حاصل کنید.
ما خدمات جامعی از جمله کمک در انتخاب محصول، راهنمایی عیب یابی و تامین قطعات جایگزین را برای پشتیبانی از سیستم های پنوماتیک شما ارائه می دهیم. تیم فنی ما برای ارائه مشاوره تخصصی در مورد طراحی سیستم و کمک به حل مشکلات مربوط به اتصالات مجهز است.
برای افزایش عمر محصول و حفظ یکپارچگی سیستم، بازرسی منظم و نگهداری مناسب از اتصالات لوله پنوماتیک توصیه می شود. لطفاً مطمئن شوید که همه اتصالات ایمن هستند و اتصالات در محدوده فشار و درجه حرارت مشخص شده استفاده می شوند.
برای مستندات فنی دقیق، سؤالات متداول و نکات عیبیابی، لطفاً از مرکز منابع آنلاین ما دیدن کنید. ما متعهد به پشتیبانی از عملیات شما با محصولات با کیفیت و خدمات پاسخگو هستیم.
بسته بندی و حمل و نقل:
بسته بندی محصول:هر اتصالات لوله پنوماتیک به دقت بسته بندی می شود تا از حداکثر حفاظت در هنگام حمل و نقل اطمینان حاصل شود. اتصالات به صورت جداگانه در آستین های پلاستیکی محافظ برای جلوگیری از خراش و خوردگی پیچیده می شوند. سپس آنها را در جعبه های مقوایی محکم و باکیفیت با مواد بالشتک قرار می دهند تا ضربه ها و ارتعاشات را جذب کنند. برای سفارشات عمده، اتصالات به طور ایمن در کارتن های بزرگتر با برچسب واضح برای شناسایی آسان بسته بندی می شوند.
حمل و نقل:ما گزینه های حمل و نقل قابل اعتماد و کارآمد را برای تحویل ایمن و به موقع اتصالات لوله پنوماتیک شما ارائه می دهیم. پس از تایید سفارش، محموله ها به سرعت پردازش می شوند. ما اطلاعات ردیابی را برای تمام سفارشات ارائه می دهیم و به شما امکان می دهد وضعیت تحویل را نظارت کنید. بسته به موقعیت و شرایط شما، حمل و نقل می تواند از طریق حمل و نقل زمینی، هوایی یا دریایی ترتیب داده شود. شرکای تدارکات ما از حمل و نقل دقیق برای حفظ یکپارچگی اتصالات در طول فرآیند حمل و نقل اطمینان می دهند.
