توضیحات محصول:

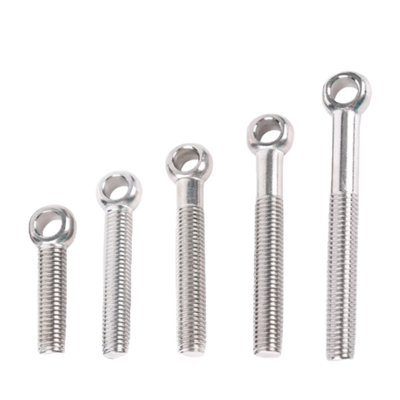

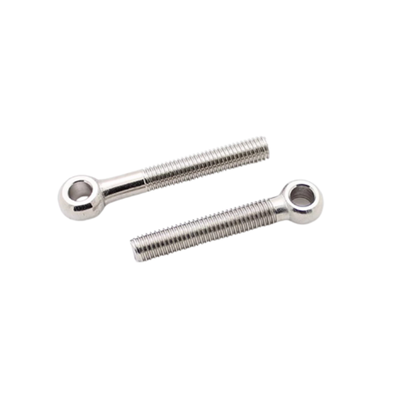

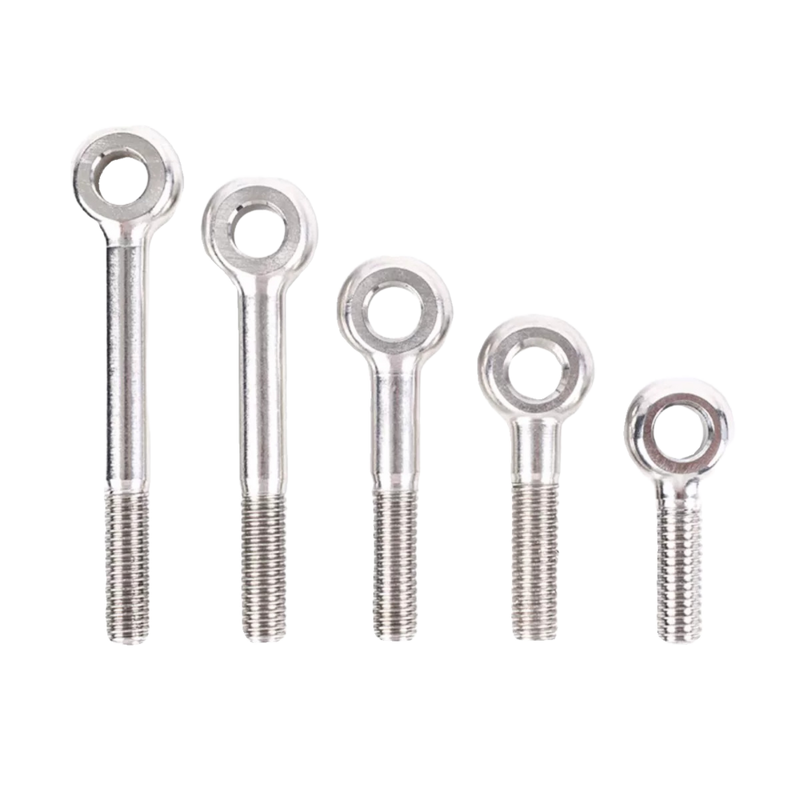

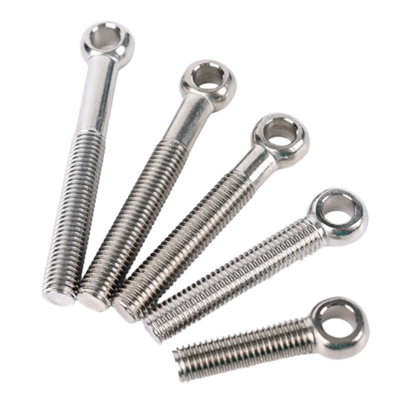

پیچ چشمی، که معمولا به عنوان پیچ چشم ماهی یا پیچ اتصال زنده شناخته می شود، یک بست سخت افزاری بسیار سازگار است که برای ایجاد اتصالات انعطاف پذیر و ایمن مهندسی شده است. مشخصه آن یک چشم دایره ای دقیق تراش خورده در یک انتها، جفت با ساقه ای است که به طور کامل یا جزئی در طرف مقابل رزوه شده است.
این پیچ که از مواد مستحکمی مانند فولاد ضد زنگ 304 یا فولاد کربنی (Q235) ساخته شده است، مقاومت در برابر خوردگی عالی و دوام طولانی مدت دارد. عملکرد قابل اعتماد آن حتی در محیط های چالش برانگیز آن را به یک انتخاب ارجح در صنایع مختلف تبدیل می کند. فرآیند تولید کاملاً از استانداردهایی مانند GB/T 798-1988 (استاندارد ملی چین) و DIN 444 (استاندارد صنعتی آلمان) پیروی می کند که ابعاد دقیق و دقت رزوه را تضمین می کند.
پیچ چشمی که در طیف وسیعی از اندازه ها، با قطر رزوه از M6 تا M64 در دسترس است، به اندازه کافی همه کاره است تا نیازهای پروژه های مختلف را برآورده کند. این بست مخصوصا برای کاربردهایی که نیاز به نقطه محوری، زوایای قابل تنظیم یا نقاط بلند کردن مطمئن دارند مناسب است. طراحی آن اتصال و جدا شدن سریع را تسهیل می کند و آن را به عنوان یک جزء ضروری برای تنظیمات صنعتی و مصارف عمومی تثبیت می کند.
ویژگی ها:
گزینه های مواد برتر:محصولات ما از فولاد ضد زنگ 304 با کیفیت بالا (A2) ساخته شده اند که مقاومت بسیار خوبی در برابر زنگ زدگی و خوردگی دارند. از طرف دیگر، فولاد کربنی (Q235) با عملیات سطح تخصصی مانند پوشش اکسید سیاه یا گالوانیزه گرم برای افزایش دوام و محافظت در برابر سایش ارائه می شود.
استحکام بالا:هر مورد از مواد قوی ساخته شده است تا از استحکام کششی استثنایی و عملکرد طولانی مدت اطمینان حاصل شود. درجات مقاومت موجود عبارتند از 4.8، 8.8 و 10.9 برای انواع فولاد کربنی، در حالی که گزینه های فولاد ضد زنگ در درجه A2-70 عرضه می شوند که طیف وسیعی از نیازهای مقاومت را برآورده می کنند.
مهندسی دقیق:این قطعات که مطابق با استانداردهای GB798 و DIN444 ساخته شدهاند، دارای سطح کروی صاف و رزوههای با دقت بالا هستند تا مونتاژ مطمئن و دقیق را تضمین کنند.
گزینه های Threading همه کاره:برای پاسخگویی به نیازهای مختلف اتصال، محصولات در هر دو پیکربندی کاملا رزوه ای و نیمه رزوه ای موجود هستند که امکان انعطاف پذیری در کاربردهای مختلف را فراهم می کند.
طراحی چند منظوره:طراحی چشم دایره ای، اتصال آسان با پین، زنجیر یا طناب را تسهیل می کند. این امکان چرخش صاف و تنظیمات زاویه ای را فراهم می کند و محصول را با سناریوهای عملیاتی مختلف سازگار می کند.
پارامترهای فنی:
| قطر نخ |
M6، M8، M10، M12، M16، M20 تا M30 |
| مواد |
فولاد ضد زنگ 304، فولاد کربنی |
| استاندارد |
GB/T 798-1988، DIN 444 |
| طول اسمی |
60 میلی متر تا 300 میلی متر |
| پایان سطح |
روشن، صاف، با حداقل فرز |
| پیچ موضوع |
استاندارد |
| دوشنبه |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| پ |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
3 |
3 |
3.5 |
| حداکثر d1 |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 دقیقه |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| حداکثر dk |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| dk دقیقه |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| حداکثر s |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| ثانیه دقیقه |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds max |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
برنامه های کاربردی:
ماشین آلات صنعتی: این قطعات برای اتصال قطعاتی که نیاز به تنظیمات مکرر زاویه یا جداسازی آسان در تجهیزات مکانیکی دارند ضروری هستند. طراحی آنها انعطاف پذیری و راحتی را در کاربردهای مختلف صنعتی تضمین می کند.
Valve & Pipeline: آنها کاربرد گسترده ای در سیستم های مربوط به شیرهای فشار بالا با دمای پایین، خطوط لوله فشار و پروژه های مهندسی سیال پیدا می کنند. عملکرد قابل اعتماد آنها در شرایط سخت آنها را به یک انتخاب ارجح در این زمینه تبدیل می کند.
بلند کردن و قلاب کردن: هنگامی که با قلاب ها یا قلاب های مناسب جفت می شوند، این قطعات یک نقطه قابل اعتماد برای بالا بردن و کارهای قلاب کردن را فراهم می کنند. این نرم افزار ایمنی و کارایی را در عملیات جابجایی مواد تضمین می کند.
خودرو و حمل و نقل: این قطعات معمولاً در سیستم های تعلیق خودرو و اتصالات شاسی مورد استفاده قرار می گیرند. علاوه بر این، آنها در ساخت دوچرخه های تاشو و دوچرخه های کودکان استفاده می شوند که به دوام و عملکرد کمک می کنند.
مجمع عمومی: آنها برای تولید مبلمان مانند براکت های قابل تنظیم و همچنین نصب در فضای باز مانند نصب چادر و تجهیزات باشگاه مناسب هستند. علاوه بر این، آنها به طور گسترده در مونتاژ ابزارهای سخت افزاری مختلف استفاده می شوند و تطبیق پذیری آنها را نشان می دهد.
پشتیبانی و خدمات:
اتصالات لوله پنوماتیک ما برای ارائه اتصالات قابل اعتماد و کارآمد در سیستم های پنوماتیک طراحی شده اند. برای عملکرد بهینه، اطمینان حاصل کنید که اتصالات با مواد لوله و فشارهای عملیاتی مشخص شده در مستندات محصول سازگار هستند.
برای جلوگیری از نشتی و اطمینان از یکپارچگی سیستم، نصب باید توسط پرسنل واجد شرایط انجام شود. بازرسی و نگهداری منظم اتصالات می تواند به جلوگیری از خرابی های غیرمنتظره و افزایش طول عمر سیستم پنوماتیک شما کمک کند.
اگر در اتصالات لوله پنوماتیک با مشکلی مواجه شدید، لطفاً به بخش عیب یابی دفترچه راهنمای محصول مراجعه کنید. مسائل رایج شامل نشت هوا، اندازه های نامناسب اتصالات و سایش ناشی از عوامل محیطی است.
ما پشتیبانی فنی جامعی را برای کمک به انتخاب محصول، راهنمایی نصب و عیب یابی ارائه می دهیم. تیم ما متعهد است از طریق مشاوره و خدمات تخصصی به شما کمک کند تا بهترین عملکرد را از سیستم های پنوماتیک خود بدست آورید.
برای اطلاعات دقیق در مورد مشخصات محصول، دستورالعمل های نصب و نکات نگهداری، لطفاً به اسناد رسمی محصول ارائه شده همراه با خرید خود مراجعه کنید.
بسته بندی و حمل و نقل:
اتصالات لوله پنوماتیک ما به دقت بسته بندی می شوند تا از حداکثر محافظت در هنگام حمل و نقل اطمینان حاصل شود. هر اتصالات به طور جداگانه با مواد محافظ پیچیده شده است تا از خراش و آسیب جلوگیری شود. سپس اتصالات به طور ایمن در جعبههای مستحکم و سفارشی قرار میگیرند که بالشتک و پایداری را فراهم میکنند.
برای سفارشهای عمده، اتصالات در محفظههای برچسبدار درون کارتنهای بزرگتر سازماندهی میشوند تا جابجایی آسان و مدیریت موجودی را تسهیل کنند. تمام بستهها با نوار چسب محفوظ مهر و موم شدهاند تا یکپارچگی محصول تضمین شود.
ما گزینه های حمل و نقل قابل اعتماد را برای تحویل سریع و ایمن اتصالات لوله پنوماتیک شما ارائه می دهیم. هر محموله از انبار ما تا مقصد مشخص شده شما ردیابی می شود و از شفافیت و به روز رسانی به موقع در طول فرآیند تحویل اطمینان حاصل می شود.
روش های بسته بندی و حمل و نقل ما مطابق با استانداردهای صنعت برای حفظ کیفیت محصول و رضایت مشتری است.
