توضیحات محصول:

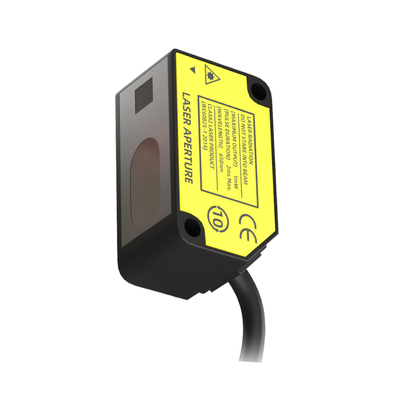

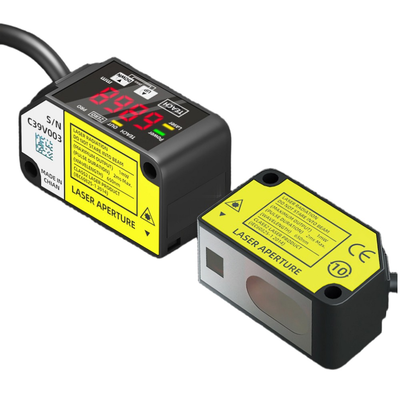

سری HG-C شامل سنسورهای جابجایی لیزری CMOS فشرده است که به طور خاص برای ارائه اندازه‌گیری‌های فاصله و موقعیت پایدار و بسیار دقیق در محیط‌های اتوماسیون صنعتی طراحی شده‌اند. هر سنسور دارای یک سیستم نوری لیزری CMOS یکپارچه است که با یک آینه داخلی جفت شده است و امکان پروفیل بدنه باریک را بدون به خطر انداختن دقت اندازهگیری فراهم می‌کند. این طراحی دقت اندازهگیری را در حد سنسورهای جابجایی تخصصی تضمین می‌کند.

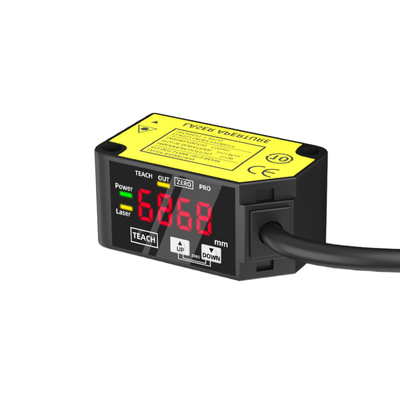

برای سهولت استفاده، سنسورها مجهز به نمایشگر دیجیتال 7 قسمتی هستند که فواصل اندازهگیری شده را مستقیماً به میلیمتر نشان می‌دهد. این به اپراتورها اجازه می‌دهد تا به سرعت خوانش‌ها را تأیید کرده و تنظیمات آستانه را بدون نیاز به ابزارهای برنامه‌نویسی خارجی تنظیم کنند.
محدوده محصول شامل پنج فاصله مرکزی اندازهگیری—30 میلیمتر، 50 میلیمتر، 100 میلیمتر، 200 میلیمتر و 400 میلیمتر است. محدوده‌های اندازهگیری مربوطه از ±5 میلیمتر تا ±200 میلیمتر متغیر است، در حالی که تکرارپذیری به مدل خاص بستگی دارد و از 10 میکرومتر تا 800 میکرومتر متغیر است. دقت در خطی بودن برای انواع 30، 50 و 100 میلی‌متری ±0.1% مقیاس کامل و برای مدل‌های طراحی شده برای فواصل طولانی‌تر ±0.2% یا ±0.3% مقیاس کامل است.
سنسورهای سری HG-C گزینه‌های خروجی متنوعی از جمله ولتاژ آنالوگ (0-5 ولت)، جریان آنالوگ (4-20 میلی‌آمپر) و همچنین خروجی‌های کنترلی کلکتور باز NPN یا PNP را ارائه می‌دهند. کاربران می‌توانند بین حالت‌های عملیاتی Light-ON یا Dark-ON برای انطباق با نیازهای مختلف برنامه انتخاب کنند.
این سنسورها که در یک محفظه فشرده با درجه حفاظت IP67 قرار دارند، برای مقاومت در برابر شرایط سخت صنعتی ساخته شده‌اند. آنها به طور قابل اعتماد در محدوده دمایی -10 درجه سانتیگراد تا +45 درجه سانتیگراد کار می‌کنند و در برابر لرزش و ضربه مقاوم هستند. این سنسورها که با منبع تغذیه 12-24 ولت DC تغذیه می‌شوند، مصرف برق کم 40 میلی‌آمپر یا کمتر در 24 ولت DC را حفظ می‌کنند. زمان‌های پاسخ قابل انتخاب هستند و گزینه‌های 1.5 میلی‌ثانیه، 5 میلی‌ثانیه یا 10 میلی‌ثانیه را برای برآورده کردن نیازهای عملیاتی مختلف ارائه می‌دهند.
علاوه بر این، بسته به مدل، سنسورهای سری HG-C دارای گواهینامه‌هایی مانند CE، UKCA، FDA و UL/c-UL هستند که انطباق با استانداردهای نظارتی را تضمین می‌کند.
ویژگی‌ها:
طراحی نوری CMOS فشرده شامل یک آینه داخلی است که عمق سنسور را به طور موثر کاهش می‌دهد بدون اینکه دقت بالای معمول سنسورهای جابجایی را به خطر بیندازد. این ساختار نوآورانه امکان راه‌اندازی ساده‌تر و صرفه‌جویانه در فضا را فراهم می‌کند.

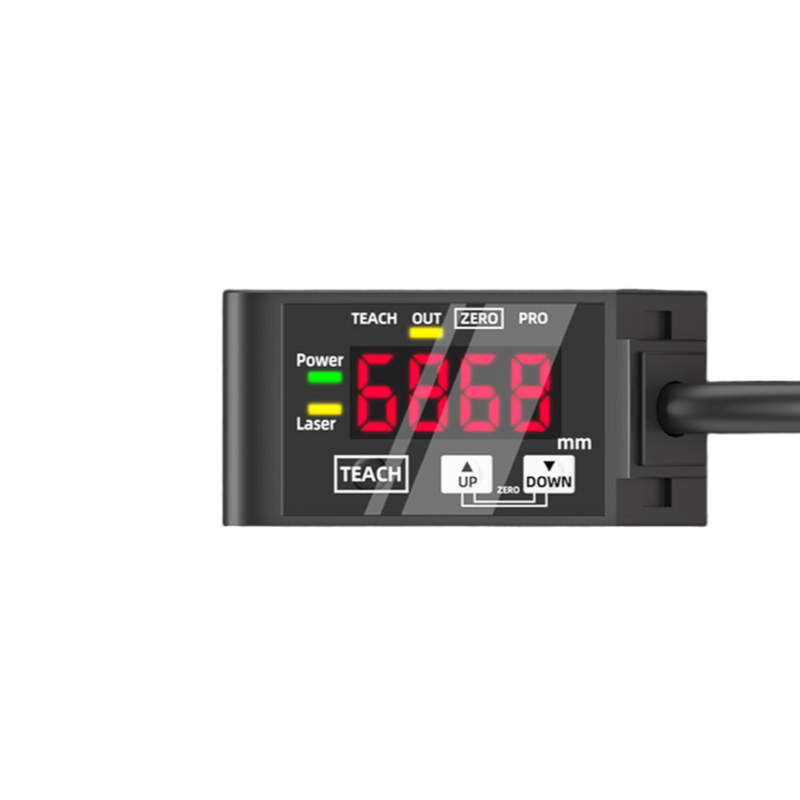

صفحه نمایش 7 قسمتی با نمایشگر دیجیتال به میلیمتر، فاصله اندازهگیری شده را مستقیماً نمایش می‌دهد. این خوانش ساده، فرآیند تنظیم آستانه‌ها و همچنین تأیید در محل را ساده می‌کند و سهولت استفاده و کارایی عملیاتی را افزایش می‌دهد.
سنسور چندین محدوده اندازهگیری را ارائه می‌دهد، با فواصل مرکزی موجود در 30 میلیمتر، 50 میلیمتر، 100 میلیمتر، 200 میلیمتر و 400 میلیمتر. این گزینه‌ها فواصل اندازهگیری را از حداقل ±5 میلیمتر تا حداکثر ±200 میلیمتر پوشش می‌دهند و انعطاف‌پذیری را در برنامه‌های مختلف فراهم می‌کنند.
تکرارپذیری بالا یک ویژگی کلیدی است که از 10 میکرومتر در مدل HG-C1030 تا 800 میکرومتر در مدل HG-C1400 هنگام اندازهگیری در فواصل بین 200 تا 400 میلیمتر متغیر است. این امر عملکرد ثابت و قابل اعتماد را در شرایط مختلف تضمین می‌کند.
برای جمع‌آوری داده‌های خارجی و مقیاس‌بندی، سنسور مجهز به دو خروجی آنالوگ است: یک خروجی ولتاژ 0-5 ولت و یک خروجی جریان 4-20 میلی‌آمپر. این پیکربندی دو خروجی امکان ادغام متنوع با سیستم‌های مختلف نظارت و کنترل را فراهم می‌کند.
کاربران می‌توانند از بین چندین زمان پاسخ—1.5 میلی‌ثانیه، 5 میلی‌ثانیه یا 10 میلی‌ثانیه—انتخاب کنند، که امکان تعادل بین سرعت اندازهگیری و پایداری را بر اساس نیازهای خاص برنامه خود فراهم می‌کند.
سنسور از خروجی‌های کنترلی NPN و PNP از طریق خروجی ترانزیستور کلکتور باز پشتیبانی می‌کند. علاوه بر این، دارای حالت‌های قابل انتخاب Light-ON یا Dark-ON همراه با حفاظت در برابر اتصال کوتاه برای افزایش ایمنی عملیاتی و سازگاری است.
این سنسور که برای محیط‌های صنعتی پرتقاضا طراحی شده است، دارای درجه حفاظت IP67 است و آن را کاملاً ضد گرد و غبار و بسیار مقاوم در برابر آب می‌سازد. این امر عملکرد قابل اعتماد را در شرایط سخت تضمین می‌کند.
این محصول با طیف گسترده‌ای از استانداردهای گواهینامه از جمله CE (EMC و RoHS)، UKCA، انطباق با اطلاعیه لیزر FDA و گواهینامه UL/c-UL مطابقت دارد و پایبندی به مقررات ایمنی و کیفیت بین‌المللی را تضمین می‌کند.
در نهایت، این سنسور مصرف برق کمی دارد و با ولتاژ 24 ولت DC با 40 میلی‌آمپر یا کمتر و با ولتاژ 12 ولت DC با 65 میلی‌آمپر یا کمتر کار می‌کند. این کارایی به کاهش هزینه‌های عملیاتی و صرفه‌جویی در انرژی کمک می‌کند.
پارامترهای فنی:
| تکرارپذیری |
10 میکرومتر، 30 میکرومتر، 70 میکرومتر، 200 میکرومتر، 800 میکرومتر |
| خروجی کنترل |
کلکتور باز NPN (نسخه‌های PNP موجود است) |
| کلاس حفاظت |
IP67 |
| فاصله مرکزی اندازهگیری |
30 میلیمتر، 50 میلیمتر، 100 میلیمتر، 200 میلیمتر، 400 میلیمتر |
| زمان پاسخ |
1.5 / 5 / 10 میلی‌ثانیه قابل انتخاب |
| ولتاژ تغذیه |
12-24 ولت DC ±10% |
| خروجی آنالوگ |
0-5 ولت ولتاژ / 4-20 میلی‌آمپر جریان |
| محدوده اندازهگیری |
±5 میلیمتر، ±15 میلیمتر، ±35 میلیمتر، ±80 میلیمتر، ±200 میلیمتر |
| توضیحات |
مبدل فرکانس متغیر با کنتاکتور سری 3RT1 سازگار است و عملکرد قابل اعتمادی را برای کاربردهای صنعتی ارائه می‌دهد. |
کاربردها:
تشخیص موقعیت و حضور
این فناوری تحویل و قرارگیری دقیق قطعات کار را بر روی ربات‌های انتقال و ایستگاه‌های مونتاژ تضمین می‌کند. با تأیید موقعیت و حضور اقلام، به حفظ جریان کاری روان و کارآمد در محیط‌های خودکار کمک می‌کند.
بررسی ارتفاع پشته و تعداد
اندازهگیری ارتفاع اشیاء پشته شده یا تأیید تعداد لایه‌ها در فرآیندهای جابجایی مواد ضروری است. این کاربرد داده‌های قابل اعتمادی را برای تأیید اینکه پشته‌ها به درستی مونتاژ شده‌اند، ارائه می‌دهد که برای کنترل موجودی و لجستیک حیاتی است.
بازرسی ضخامت و ابعاد
اندازه‌گیری‌های درون خطی قطعات، ورق‌ها و اجزای مختلف در طول تولید به حفظ مشخصات محصول و استانداردهای کیفیت کمک می‌کند. این بازرسی در زمان واقعی هرگونه انحراف در ضخامت یا ابعاد را شناسایی می‌کند و امکان اقدامات اصلاحی فوری را فراهم می‌آورد.
نظارت بر جابجایی
نظارت در زمان واقعی بر جابجایی، بازخورد ارزشمندی را برای موقعیت‌یابی دقیق در مراحل، پرس‌ها و تجهیزات شکل‌دهی فراهم می‌کند. این امر عملکرد دقیق را تضمین کرده و عملکرد کلی سیستم‌های تولید را بهبود می‌بخشد.
کنترل کیفیت
با استفاده از تنظیمات آستانه حاصل از اندازه‌گیری‌های فاصله دیجیتال، بازرسی‌های موفق/ناموفق برای حفظ استانداردهای کیفیت انجام می‌شود. این روش به طور موثر قطعاتی را که معیارهای مشخص شده را برآورده می‌کنند یا نمی‌کنند، شناسایی می‌کند و فرآیند تضمین کیفیت را ساده می‌سازد.
هدایت ربات
بازخورد فاصله آنالوگ برای پشتیبانی از عملیات برداشت و قرار دادن و سیستم‌های جابجایی خودکار ارائه می‌شود. این هدایت دقت و قابلیت اطمینان حرکات رباتیک را در کاربردهای مختلف صنعتی بهبود می‌بخشد.
پشتیبانی و خدمات:
محصول مبدل فرکانس متغیر ما با پشتیبانی فنی جامع و خدمات حرفه‌ای برای اطمینان از عملکرد بهینه و رضایت مشتری پشتیبانی می‌شود. تیم متخصصان ما برای کمک به راهنمایی نصب، ادغام سیستم و عیب‌یابی در دسترس هستند تا به شما در حداکثر رساندن کارایی و قابلیت اطمینان تجهیزاتتان کمک کنند.
ما مستندات فنی دقیقی از جمله راهنمای کاربر، نمودارهای سیم‌کشی و ابزارهای نرم‌افزاری را برای تسهیل عملکرد و نگهداری روان ارائه می‌دهیم. علاوه بر این، خدمات پشتیبانی ما شامل به‌روزرسانی‌های میان‌افزار، کمک به پیکربندی پارامترها و تشخیص‌های بی‌درنگ برای رسیدگی سریع به هرگونه مشکل عملیاتی است.
برای مشتریانی که به راه‌حل‌های سفارشی نیاز دارند، ما پشتیبانی مهندسی سفارشی را برای انطباق مبدل فرکانس متغیر با نیازهای خاص برنامه ارائه می‌دهیم. جلسات آموزشی و کارگاه‌ها نیز برای افزایش مهارت تیم شما در استفاده و نگهداری محصول در دسترس هستند.
تعهد ما به کیفیت و بهبود مستمر تضمین می‌کند که شما به‌روزرسانی‌های به موقع و مشاوره تخصصی را در طول چرخه عمر مبدل فرکانس متغیر خود دریافت می‌کنید و به کاهش زمان خرابی و افزایش عمر مفید تجهیزات شما کمک می‌کند.
بسته‌بندی و حمل و نقل:
بسته‌بندی محصول:
مبدل فرکانس متغیر با دقت بسته‌بندی می‌شود تا از تحویل ایمن اطمینان حاصل شود. این محصول در یک جعبه مقوایی محکم و سفارشی طراحی شده با لایه‌های فوم محافظ برای جلوگیری از هرگونه آسیب در حین حمل و نقل قرار می‌گیرد. تمام اجزا، از جمله کابل‌ها و دفترچه‌های راهنما، به طور ایمن بسته‌بندی شده‌اند تا از حرکت در داخل جعبه جلوگیری شود. بسته‌بندی به وضوح با دستورالعمل‌های جابجایی و اطلاعات محصول برای شناسایی آسان برچسب‌گذاری شده است.
حمل و نقل:
ما گزینه‌های حمل و نقل قابل اعتماد را برای تحویل سریع و ایمن مبدل فرکانس متغیر ارائه می‌دهیم. هر بسته قبل از ارسال بازرسی می‌شود تا از کامل بودن و کیفیت آن اطمینان حاصل شود. اطلاعات ردیابی پس از ارسال محصول ارائه می‌شود و به مشتریان اجازه می‌دهد تا محموله خود را در زمان واقعی ردیابی کنند. ما با حاملان معتبر همکاری می‌کنیم تا تحویل به موقع را تضمین کنیم و گزینه‌های بیمه را برای حفاظت بیشتر ارائه دهیم.
