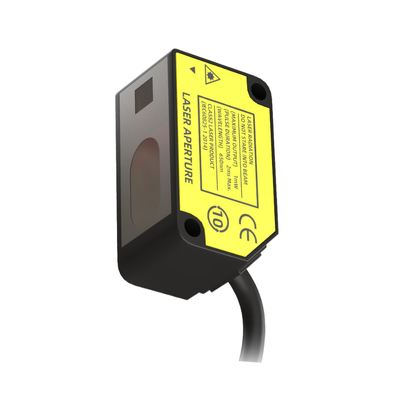

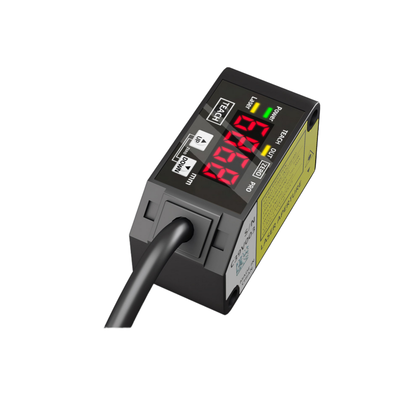

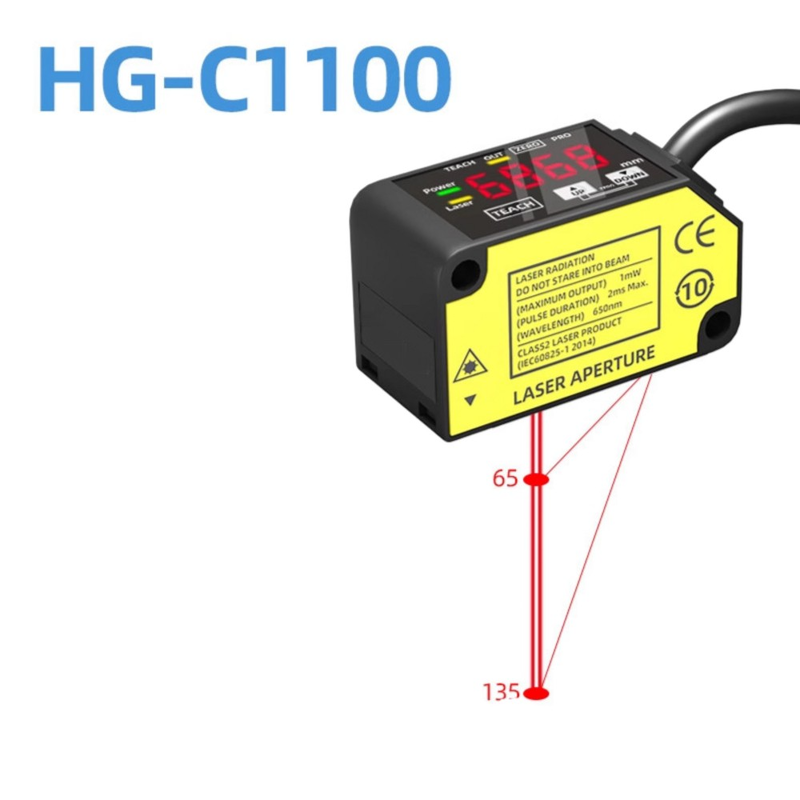

سنسور جابجایی لیزری HG-C1100 فاصله مرکزی 100 میلی متر محدوده اندازه گیری ±35 میلی متر تکرارپذیری 70 میکرومتر IP67 ولتاژ تغذیه 12-24 ولت DC خروجی NPN PNP سیگنال آنالوگ 0-5 ولت 4-20 میلی آمپر

توضیحات محصول:

سری HG-C شامل سنسورهای جابجایی لیزری CMOS فشرده است که به طور خاص برای اندازه گیری قابل اعتماد و با دقت بالا فاصله و موقعیت در محیط های اتوماسیون صنعتی طراحی شده اند. هر واحد دارای یک سیستم نوری لیزری CMOS یکپارچه همراه با یک آینه داخلی است که امکان پروفیل باریک را بدون به خطر انداختن دقت اندازه گیری که معمولاً از سنسورهای جابجایی اختصاصی انتظار می رود، فراهم می کند.

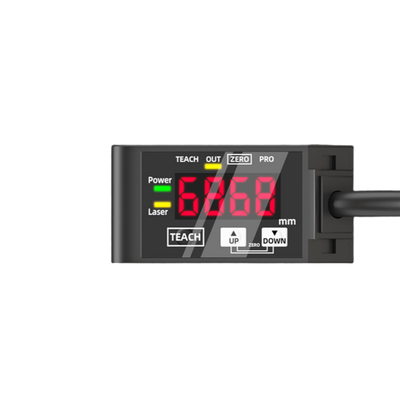

این سنسورها با صفحه نمایش دیجیتال 7 قسمتی مجهز شده اند و فواصل اندازه گیری شده را مستقیماً به میلی متر نشان می دهند. این ویژگی راحت به اپراتورها اجازه می دهد تا به راحتی خوانش ها را تأیید کرده و تنظیمات آستانه را در محل پیکربندی کنند و نیاز به دستگاه های برنامه نویسی خارجی را از بین می برد.

این سری پنج فاصله مرکزی اندازه گیری مختلف را ارائه می دهد: 30 میلی متر، 50 میلی متر، 100 میلی متر، 200 میلی متر و 400 میلی متر. محدوده های اندازه گیری مربوطه از ±5 میلی متر تا ±200 میلی متر متغیر است، با مقادیر تکرارپذیری که بسته به مدل خاص بین 10 میکرومتر تا 800 میکرومتر متغیر است. دقت خطی برای مدل های 30، 50 و 100 میلی متری ±0.1% مقیاس کامل است، در حالی که نسخه های با محدوده گسترده، خطی بودن را در ±0.2% یا ±0.3% مقیاس کامل ارائه می دهند.

در مورد گزینه های خروجی، سنسورهای HG-C سیگنال های ولتاژ آنالوگ (0-5 ولت) و جریان آنالوگ (4-20 میلی آمپر) را ارائه می دهند. آنها همچنین خروجی های کنترل کلکتور باز NPN یا PNP را شامل می شوند که حالت های عملیاتی قابل انتخاب Light-ON یا Dark-ON را برای مطابقت با نیازهای مختلف سیستم ارائه می دهند.

سری HG-C با در نظر گرفتن دوام طراحی شده است و در یک محفظه فشرده با درجه حفاظت IP67 قرار دارد که قادر به کار در محدوده دمایی -10 درجه سانتیگراد تا +45 درجه سانتیگراد است. این دستگاه ها در برابر لرزش و ضربه مقاوم هستند و با منبع تغذیه 12-24 ولت DC با مصرف جریان کم (40 میلی آمپر یا کمتر در 24 ولت DC) تغذیه می شوند. علاوه بر این، کاربران می توانند از بین زمان های پاسخ 1.5 میلی ثانیه، 5 میلی ثانیه یا 10 میلی ثانیه انتخاب کنند.

گواهینامه هایی مانند CE، UKCA، FDA و UL/c-UL برای مدل های مختلف HG-C موجود است که انطباق با استانداردهای بین المللی ایمنی و کیفیت را تضمین می کند.

ویژگی ها:

طراحی نوری از ساختار CMOS فشرده با آینه داخلی استفاده می کند که به طور موثر عمق سنسور را بدون به خطر انداختن دقت بالای معمول سنسورهای جابجایی کاهش می دهد.

اندازه گیری ها به صورت دیجیتال به میلی متر از طریق یک صفحه نمایش 7 قسمتی واضح نمایش داده می شوند. این ویژگی امکان پیکربندی ساده آستانه و تأیید فوری فواصل اندازه گیری شده در محل را فراهم می کند.

سنسور چندین محدوده اندازه گیری را ارائه می دهد، با فاصله های مرکزی موجود در 30، 50، 100، 200 و 400 میلی متر. این گزینه ها انعطاف پذیری را برای فواصل اندازه گیری از ±5 میلی متر تا ±200 میلی متر فراهم می کنند.

تکرارپذیری بالا در بین مدل ها تضمین شده است، از 10 میکرومتر چشمگیر در HG-C1030 تا 800 میکرومتر در HG-C1400 برای اندازه گیری فواصل بین 200 تا 400 میلی متر متغیر است.

خروجی های آنالوگ دوگانه ارائه می شوند، از جمله سیگنال های ولتاژ 0-5 ولت و جریان 4-20 میلی آمپر، که جمع آوری داده های خارجی و همچنین تنظیمات مقیاس بندی راحت را تسهیل می کند.

کاربران می توانند زمان پاسخ را از بین سه تنظیم - 1.5 میلی ثانیه، 5 میلی ثانیه یا 10 میلی ثانیه - انتخاب کنند، که به آنها اجازه می دهد سرعت اندازه گیری را با پایداری سیگنال مطابق با نیازهای کاربردی خاص خود متعادل کنند.

خروجی کنترل از طریق خروجی ترانزیستور کلکتور باز، پیکربندی های NPN یا PNP را پشتیبانی می کند. این شامل حالت های قابل انتخاب Light-ON/Dark-ON همراه با حفاظت داخلی در برابر اتصال کوتاه برای افزایش قابلیت اطمینان است.

این سنسور که برای محیط های صنعتی سخت طراحی شده است، دارای درجه حفاظت IP67 است که تضمین می کند هم در برابر گرد و غبار و هم در برابر نفوذ آب مقاوم است.

این سنسور با طیف گسترده ای از استانداردهای گواهینامه مطابقت دارد، از جمله CE (EMC/RoHS)، UKCA، انطباق با اعلامیه لیزر FDA، و دارای تأییدیه های UL/c-UL است که انطباق و ایمنی را در بازارهای مختلف تضمین می کند.

علیرغم قابلیت های پیشرفته خود، سنسور مصرف برق کمی دارد و در 24 ولت DC 40 میلی آمپر یا کمتر و در 12 ولت DC تا 65 میلی آمپر مصرف می کند و برای عملکرد مداوم انرژی کارآمد است.

پارامترهای فنی:

کاربردها:

تشخیص موقعیت و حضور نقش مهمی در اتوماسیون صنعتی ایفا می کند و اطمینان حاصل می کند که قطعات کار به طور دقیق بر روی ربات های انتقال و ایستگاه های مونتاژ تحویل و قرار می گیرند. این فرآیند تأیید به حفظ کارایی و دقت در کل گردش کار تولید کمک می کند.

یکی دیگر از کاربردهای مهم شامل تأیید ارتفاع و تعداد پشته ها است. با اندازه گیری ارتفاع اشیاء پشته شده یا تأیید تعداد لایه ها، سیستم های جابجایی مواد می توانند قابل اطمینان تر عمل کنند و از خطاها مربوط به شمارش یا ارتفاعات نادرست جلوگیری کنند.

بازرسی ضخامت و ابعاد برای تضمین کیفیت در خط تولید حیاتی است. این فرآیند شامل اندازه گیری قطعات، ورق ها و اجزای مختلف در حین تولید است و به تضمین اینکه آنها تلرانس ها و استانداردهای مشخص شده را بدون کند کردن خط تولید برآورده می کنند، کمک می کند.

نظارت بر جابجایی، بازخورد بلادرنگ را برای انواع مختلف تجهیزات مانند استیج های موقعیت یابی، پرس ها و ماشین های شکل دهی ارائه می دهد. نظارت مداوم تضمین می کند که این ماشین ها در پارامترهای مورد نظر خود کار می کنند، بنابراین دقت را بهبود می بخشد و خطر نقص را کاهش می دهد.

کنترل کیفیت اغلب از طریق بازرسی های موفق/ناموفق که از مقادیر آستانه حاصل از خوانش های فاصله دیجیتال استفاده می کنند، اجرا می شود. این روش وسیله ای ساده برای تصمیم گیری در مورد اینکه آیا یک محصول الزامات کیفیت را برآورده می کند، فراهم می کند و تصمیم گیری را در کف تولید ساده می کند.

در نهایت، هدایت ربات از بازخورد فاصله آنالوگ بهره می برد که برای عملیات برداشت و قرار دادن و سیستم های جابجایی خودکار ضروری است. با ارائه اطلاعات دقیق فاصله، ربات ها می توانند وظایف خود را به طور موثرتر و با قابلیت اطمینان بالاتری انجام دهند.
