توضیحات محصول:
The HG-C series consists of compact CMOS laser displacement sensors designed specifically for industrial automation applications that demand stable and highly precise distance and position measurementsهر سنسور در این سری دارای یک سیستم نوری لیزر CMOS یکپارچه با یک آینه داخلی است.این طراحی نوآورانه منجر به عمق بدن باریک می شود در حالی که دقت اندازه گیری را در برابر سنسورهای جابجایی تخصصی تضمین می کند.

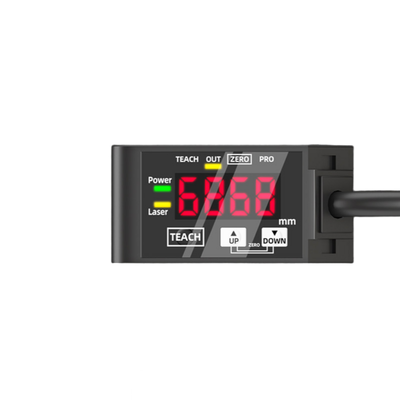

یک صفحه نمایش دیجیتال 7 بخش برای نشان دادن فاصله های اندازه گیری شده به طور مستقیم در میلی متر گنجانده شده است.این ویژگی به اپراتورها امکان می دهد به راحتی قراءات را بررسی کنند و بدون نیاز به ابزارهای برنامه نویسی خارجی، مقادیر آستانه را تنظیم کنند.، ساده سازی فرآیند کالیبراسیون و نظارت.
این سنسورها پنج فاصله مختلف از مرکز اندازه گیری را پوشش می دهند: 30 میلی متر، 50 میلی متر، 100 میلی متر، 200 میلی متر و 400 میلی متر. محدوده اندازه گیری مربوطه از ± 5 میلی متر تا ± 200 میلی متر است.با تکرار پذیری بین 10 μm و 800 μm بسته به مدل خاص انتخاب شدهدر مورد خطی بودن، مدل های 30 میلی متر، 50 میلی متر و 100 میلی متر ± 0.1٪ مقیاس کامل (F.S.) را به دست می آورند، در حالی که سنسورهای طراحی شده برای محدوده های اندازه گیری طولانی تر دارای مشخصات خطی بودن ± 0.2٪ F.S. یا ± 0 هستند.3٪ F.اس
گزینه های خروجی شامل سیگنال های ولتاژ آنالوگ از 0 تا 5 ولت و خروجی های جریان آنالوگ از 4 تا 20 mA است.سنسورها دارای خروجی کنترل با کلکتور باز هستند که از پیکربندی های NPN یا PNP پشتیبانی می کنند.، با حالت های کار روشن یا تاریک انتخاب شده برای متناسب بودن با نیازهای مختلف برنامه.
سنسورهای سری HG-C در محفظه های فشرده ای با درجه IP67 قرار دارند که از ورود گرد و غبار و آب محافظت می کنند.آنها به طور موثر در محدوده دمای -10 °C تا +45 °C کار می کنند و برای مقاومت در برابر لرزش و شرایط شوک که معمولا در محیط های صنعتی یافت می شود طراحی شده اندتغذیه این سنسورها نیاز به یک منبع 12 تا 24 ولت DC دارد، با مصرف جریان کم بیش از 40 mA در 24 ولت DC.
کاربران می توانند از میان زمان پاسخ 1.5 ms، 5 ms، یا 10 ms انتخاب شوند تا به بهترین وجه با نیازهای سرعت برنامه خود مطابقت داشته باشند.این سنسورها دارای گواهینامه های مختلف از جمله CE هستند.، UKCA ، FDA و UL / c-UL ، اطمینان از انطباق با استانداردهای بین المللی ایمنی و کیفیت.
ویژگی ها:
طراحی نوری از یک ساختار فشرده CMOS با یک آینه یکپارچه استفاده می کند که عمق سنسور را به طور موثر کاهش می دهد.این طراحی دقت بالایی را که معمولا از سنسورهای جابجایی انتظار می رود حفظ می کند، اطمینان از اندازه گیری دقیق با وجود فاکتور فرم فشرده.
اندازه گیری ها به صورت دیجیتالی در میلی متر از طریق یک صفحه نمایش شفاف 7 بخش نمایش داده می شوند. این ویژگی به کاربران امکان می دهد فاصله اندازه گیری شده را مستقیما مشاهده کنند.ایجاد روند تعیین آستانه ها و بررسی نتایج در محل بسیار ساده تر و کارآمدتر.
سنسور طیف های اندازه گیری متعدد را از طریق فاصله های مرکزی 30 میلی متر، 50 میلی متر، 100 میلی متر، 200 میلی متر و 400 میلی متر ارائه می دهد. این محدوده ها محدوده اندازه گیری را از ± 5 میلی متر تا ± 200 میلی متر پوشش می دهند.ارائه انعطاف پذیری برای نیازهای مختلف برنامه.
تکرار پذیری بالا یک ویژگی کلیدی است،با دقت از 10 میکرومتر در مدل HG-C1030 تا 800 میکرومتر در مدل HG-C1400 در فاصله بین 200 mm و 400 mm.
برای اکتسابی داده های خارجی و نیاز به مقیاس بندی، این دستگاه خروجی های آنالوگ دوگانه ای را فراهم می کند که شامل خروجی ولتاژ 0V5 و همچنین خروجی جریان 4A20 mA است.این امکان ادغام با طیف گسترده ای از سیستم های کنترل را فراهم می کند..
کاربران می توانند از میان سه زمان پاسخ 1.5 ms، 5 ms یا 10 ms انتخاب کنند که به آنها اجازه می دهد سرعت اندازه گیری را با ثبات مطابق با خواسته های برنامه تعادل دهند.
سنسور دارای خروجی کنترل NPN یا PNP با طراحی ترانزیستور باز کلکتور است.از حالت های Light-ON یا Dark-ON قابل انتخاب پشتیبانی می کند و شامل محافظت از مدار کوتاه برای افزایش قابلیت اطمینان و ایمنی است.
این سنسور برای محیط های صنعتی سخت طراحی شده و دارای درجه بندی IP67 است که باعث می شود آن را ضد گرد و غبار و مقاوم در برابر ورود آب کند. این کار عملکرد قابل اعتماد را در شرایط چالش برانگیز تضمین می کند.
انطباق با طیف گسترده ای از گواهینامه ها جذابیت سنسور را افزایش می دهد. این سنسور با استانداردهای CE برای EMC و RoHS، الزامات UKCA، مقررات اطلاع رسانی لیزر FDA مطابقت دارد و دارای تشخیص UL / c-UL است.اطمینان از انطباق با استانداردهای بین المللی ایمنی و کیفیت.
مصرف برق برای ارتقای بهره وری به حداقل می رسد و دستگاه 40 mA یا کمتر در 24 V DC و 65 mA یا کمتر در 12 V DC را به کار می برد و از عملکرد آگاهانه انرژی پشتیبانی می کند.
پارامترهای فنی:
| فاصله از مرکز اندازه گیری |
30 میلیمتر، 50 میلیمتر، 100 میلیمتر، 200 میلیمتر، 400 میلیمتر |
| تکرار |
10 μm، 30 μm، 70 μm، 200 μm، 800 μm |
| خروجی کنترل |
NPN Open-collector (برنامه های PNP در دسترس) |
| کلاس حفاظت |
IP67 |
| خروجی آنالوگ |
ولتاژ 5 ولت / جریان 4 و20 آمپر |
| محدوده اندازه گیری |
±5 میلی متر، ±15 میلی متر، ±35 میلی متر، ±80 میلی متر، ±200 میلی متر |
| ولتاژ تغذیه |
1224 ولت DC ±10٪ |
| زمان پاسخ |
1.5 / 5 / 10 ms قابل انتخاب |
| توضیحات |
با سیستم های تماسگر SIRIUS، تماسگر سه قطبی و تماسگر موتور سازگار است. |
کاربردها:
تشخیص موقعیت و حضور
این برنامه شامل بررسی تحویل و موقعیت صحیح قطعات در ربات های انتقال و همچنین ایستگاه های مونتاژ است.اطمینان از قرار دادن دقیق برای عملکرد راحت و کارایی در محیط های تولید خودکار ضروری است.
بررسی ارتفاع و مقدار انبار
از فن آوری های اندازه گیری فاصله برای تعیین ارتفاع اشیاء انباشته شده و برای تأیید تعداد لایه ها در فرآیندهای رسیدگی به مواد استفاده می شود.این به حفظ دقت موجودی کمک می کند و لجستیک را ساده می کند.
بررسی ضخامت و ابعاد
سیستم های اندازه گیری درون خطی ضخامت و ابعاد قطعات، ورق ها و سایر اجزای موجود را در طول تولید ارزیابی می کنند.این بازرسی مداوم تضمین می کند که محصولات با مشخصات کیفیت مطابقت دارند و خطر نقص را کاهش می دهد.
نظارت بر جابجایی
نظارت بر جابجایی در زمان واقعی بازخورد را برای مراحل موقعیت، مطبوعات و تجهیزات تشکیل دهنده فراهم می کند.این قابلیت امکان کنترل دقیق حرکات و تنظیمات در طول فرآیندهای تولید را فراهم می کند.
کنترل کیفیت
اطمینان از کیفیت می تواند از طریق بازرسی های go/no-go افزایش یابد که از تنظیمات آستانه بر اساس اندازه گیری های فاصله دیجیتال استفاده می کند.این روش به تصمیم گیری سریع در مورد پذیرش یا رد محصول کمک می کند..
راهنمايي روبات
بازخورد فاصله آنالوگ برای کمک به روبات ها در وظایف انتخاب و قرار دادن و سیستم های دستی خودکار ارائه می شود. این بازخورد دقت و کارایی در عملیات روبات را افزایش می دهد.
