توضیحات محصول:

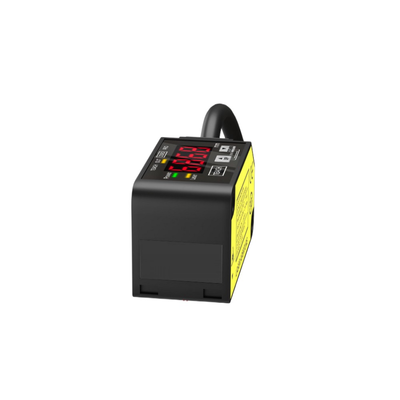

سری HG-C شامل سنسورهای جابجایی لیزری CMOS فشرده است که برای ارائه اندازه‌گیری‌های فاصله و موقعیت پایدار و بسیار دقیق در کاربردهای اتوماسیون صنعتی طراحی شده‌اند. هر سنسور شامل یک سیستم نوری لیزری CMOS همراه با یک آینه داخلی است که امکان پروفیل بدنه باریک را فراهم می‌کند و در عین حال دقت اندازه‌گیری قابل مقایسه با سنسورهای جابجایی تخصصی را ارائه می‌دهد.

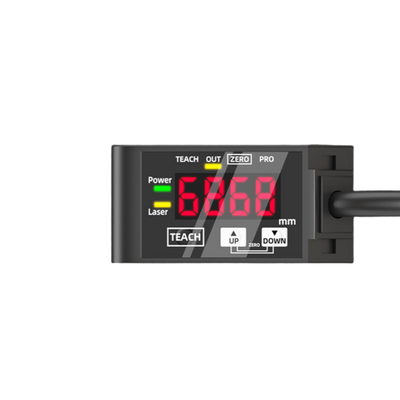

یکی از ویژگی‌های کلیدی این سنسورها، نمایشگر دیجیتال 7 بخشی است که مستقیماً فواصل اندازه‌گیری شده را بر حسب میلی‌متر نمایش می‌دهد. این امر به اپراتورها اجازه می‌دهد تا به راحتی مقادیر خوانده شده را تأیید کرده و مقادیر آستانه را در محل بدون نیاز به هیچ دستگاه برنامه‌نویسی خارجی تنظیم کنند.
سری HG-C پنج فاصله مرکزی اندازه‌گیری متمایز را ارائه می‌دهد: 30 میلی‌متر، 50 میلی‌متر، 100 میلی‌متر، 200 میلی‌متر و 400 میلی‌متر. محدوده‌های اندازه‌گیری مربوطه از ±5 میلی‌متر تا ±200 میلی‌متر متغیر است، با تکرارپذیری بسته به مدل که بین 10 میکرومتر و 800 میکرومتر متغیر است. برای خطی بودن، مدل‌های 30 میلی‌متر، 50 میلی‌متر و 100 میلی‌متر ±0.1% مقیاس کامل را حفظ می‌کنند، در حالی که سنسورهای برد بلندتر دارای مشخصات خطی بودن ±0.2% یا ±0.3% مقیاس کامل هستند.
این سنسورها گزینه‌های خروجی متنوعی را ارائه می‌دهند، از جمله ولتاژ آنالوگ (0-5 ولت)، جریان آنالوگ (4-20 میلی‌آمپر) و خروجی‌های کنترل کلکتور باز NPN یا PNP. کاربران می‌توانند حالت عملکرد خروجی کنترل را بسته به الزامات کاربرد به عنوان Light-ON یا Dark-ON انتخاب کنند.
سنسورهای سری HG-C که در یک محفظه فشرده با درجه حفاظت IP67 ساخته شده‌اند، در برابر عوامل محیطی مانند گرد و غبار و نفوذ آب مقاوم هستند. آنها به طور قابل اعتماد در دماهای بین -10 درجه سانتیگراد تا +45 درجه سانتیگراد کار می‌کنند و برای مقاومت در برابر لرزش و ضربه در محیط‌های صنعتی طراحی شده‌اند. این سنسورها که با منبع تغذیه 12-24 ولت DC تغذیه می‌شوند، جریان کمی معادل 40 میلی‌آمپر یا کمتر در 24 ولت DC مصرف می‌کنند. علاوه بر این، زمان‌های پاسخ را می‌توان از 1.5 میلی‌ثانیه، 5 میلی‌ثانیه یا 10 میلی‌ثانیه برای انطباق با سرعت‌های مختلف کاربرد انتخاب کرد.
بسته به مدل خاص، سنسورهای سری HG-C برای انطباق با استانداردهای CE، UKCA، FDA و UL/c-UL گواهی شده‌اند و از انطباق با مقررات ایمنی و کیفیت جهانی اطمینان حاصل می‌کنند.
ویژگی‌ها:
طراحی نوری CMOS فشرده دارای یک آینه داخلی است که عمق سنسور را به طور قابل توجهی کاهش می‌دهد بدون اینکه دقت بالای معمول سنسورهای جابجایی را به خطر بیندازد. این طراحی نوآورانه اندازه‌گیری‌های دقیق را تضمین می‌کند و در عین حال پروفیل باریک را حفظ می‌کند.
اندازه‌گیری‌ها به راحتی بر روی یک نمایشگر دیجیتال 7 بخشی واضح بر حسب میلی‌متر نمایش داده می‌شوند. این خواندن مستقیم فرآیند تنظیم آستانه‌ها را ساده می‌کند و امکان تأیید آسان فواصل اندازه‌گیری شده در محل را فراهم می‌کند.
سنسور از چندین محدوده اندازه‌گیری پشتیبانی می‌کند، با فواصل مرکزی موجود در 30، 50، 100، 200 و 400 میلی‌متر. این گزینه‌ها امکان پوشش دهانه اندازه‌گیری از ±5 میلی‌متر تا ±200 میلی‌متر را فراهم می‌کنند و طیف گسترده‌ای از کاربردها را پوشش می‌دهند.
تکرارپذیری بالا تضمین شده است، با دقتی از 10 میکرومتر در مدل HG-C1030 تا 800 میکرومتر در مدل HG-C1400 هنگام اندازه‌گیری فواصل بین 200 تا 400 میلی‌متر. این امر نتایج ثابت و قابل اعتماد را در اندازه‌گیری‌های مکرر تضمین می‌کند.
برای اهداف اکتساب داده خارجی و مقیاس‌بندی، دو خروجی آنالوگ ارائه شده است. اینها شامل خروجی ولتاژ 0-5 ولت و خروجی جریان 4-20 میلی‌آمپر است که گزینه‌های متنوعی را برای ادغام با سایر سیستم‌ها ارائه می‌دهد.
زمان پاسخ سنسور در بین 1.5 میلی‌ثانیه، 5 میلی‌ثانیه و 10 میلی‌ثانیه قابل انتخاب است. این ویژگی به کاربران اجازه می‌دهد تا بین سرعت اندازه‌گیری و پایداری سیگنال بر اساس نیازهای خاص خود تعادل برقرار کنند.
خروجی کنترل در هر دو پیکربندی NPN یا PNP موجود است و از خروجی ترانزیستور کلکتور باز استفاده می‌کند. از حالت‌های عملیاتی قابل انتخاب Light-ON یا Dark-ON پشتیبانی می‌کند و برای افزایش قابلیت اطمینان به حفاظت در برابر اتصال کوتاه مجهز شده است.
سنسور دارای درجه حفاظت IP67 است که نشان می‌دهد کاملاً ضد گرد و غبار و مقاوم در برابر نفوذ آب است. این حفاظت قوی آن را برای استقرار در محیط‌های صنعتی سخت و چالش‌برانگیز مناسب می‌سازد.
این محصول دارای گواهینامه‌های گسترده‌ای از جمله CE (مطابق با EMC و RoHS)، UKCA، انطباق با اطلاعیه لیزر FDA، و همچنین تأییدیه‌های UL و c-UL است که از رعایت استانداردهای بین‌المللی اطمینان حاصل می‌کند.
با وجود ویژگی‌های پیشرفته، سنسور مصرف برق کمی دارد و در 24 ولت DC 40 میلی‌آمپر یا کمتر و در 12 ولت DC 65 میلی‌آمپر یا کمتر مصرف می‌کند و در نتیجه بهره‌وری انرژی را ارتقا می‌دهد.
پارامترهای فنی:
| خروجی آنالوگ |
0-5 ولت ولتاژ / 4-20 میلی‌آمپر جریان |
| خروجی کنترل |
کلکتور باز NPN (نسخه‌های PNP موجود)، سازگار با کنتاکتور موتور، کنتاکتور SIRIUS و کنتاکتور 3 پل |
| ولتاژ تغذیه |
12-24 ولت DC ±10% |
| محدوده اندازه‌گیری |
±5 میلی‌متر، ±15 میلی‌متر، ±35 میلی‌متر، ±80 میلی‌متر، ±200 میلی‌متر |
| تکرارپذیری |
10 میکرومتر، 30 میکرومتر، 70 میکرومتر، 200 میکرومتر، 800 میکرومتر |
| زمان پاسخ |
1.5 / 5 / 10 میلی‌ثانیه قابل انتخاب |
| کلاس حفاظت |
IP67 |
| فاصله مرکزی اندازه‌گیری |
30 میلی‌متر، 50 میلی‌متر، 100 میلی‌متر، 200 میلی‌متر، 400 میلی‌متر |
کاربردها:
تشخیص موقعیت و حضور
این کاربرد شامل تأیید تحویل و موقعیت‌یابی دقیق قطعات کار بر روی ربات‌های انتقال و ایستگاه‌های مونتاژ است. اطمینان از قرارگیری صحیح برای اتوماسیون و گردش کار کارآمد حیاتی است.
تأیید ارتفاع پشته و تعداد
این فرآیند ارتفاع اقلام پشته شده را اندازه‌گیری می‌کند یا تعداد لایه‌ها را در سناریوهای جابجایی مواد تأیید می‌کند. شمارش دقیق لایه‌ها به حفظ کنترل موجودی و ثبات تولید کمک می‌کند.
بازرسی ضخامت و ابعاد
تکنیک‌های اندازه‌گیری درون خطی برای بازرسی قطعات، ورق‌ها و اجزای مختلف در طول تولید استفاده می‌شوند. این بازرسی‌ها تضمین می‌کنند که محصولات با تلرانس‌های ابعادی و استانداردهای کیفی مشخص شده مطابقت دارند.
نظارت بر جابجایی
نظارت بر جابجایی در زمان واقعی، بازخورد ضروری برای عملکرد مراحل موقعیت‌یابی، پرس‌ها و تجهیزات شکل‌دهی را فراهم می‌کند. این بازخورد به حفظ دقت در طول فرآیندهای تولید کمک می‌کند.
کنترل کیفیت
تضمین کیفیت با بازرسی‌های موفق/ناموفق که از مقادیر آستانه حاصل از اندازه‌گیری‌های فاصله دیجیتال استفاده می‌کنند، پشتیبانی می‌شود. این روش تضمین می‌کند که قطعات قبل از پیشبرد با معیارهای از پیش تعریف شده مطابقت دارند.
هدایت ربات
بازخورد فاصله آنالوگ به سیستم‌های رباتیک برای پشتیبانی از وظایف برداشت و قرار دادن و جابجایی خودکار مواد ارائه می‌شود. این هدایت دقت و کارایی عملیات رباتیک را افزایش می‌دهد.
پشتیبانی و خدمات:
مبدل فرکانس متغیر ما با پشتیبانی فنی جامع و خدمات برای اطمینان از عملکرد بهینه و رضایت مشتری پشتیبانی می‌شود. تیم متخصصان ما برای کمک به نصب، پیکربندی، عیب‌یابی و نگهداری در دسترس هستند تا به شما در حداکثر رساندن کارایی و طول عمر تجهیزاتتان کمک کنند.
ما مستندات دقیق محصول، از جمله راهنماهای کاربر، راهنماهای نصب و مشخصات فنی را برای تسهیل راه‌اندازی و بهره‌برداری آسان ارائه می‌دهیم. علاوه بر این، خدمات پشتیبانی ما شامل به‌روزرسانی‌های میان‌افزار، ابزارهای نرم‌افزاری و منابع تشخیصی برای روان نگه داشتن عملکرد مبدل شما است.
برای کاربردهای پیچیده، ما پشتیبانی مهندسی سفارشی و مشاوره را برای تطبیق مبدل فرکانس متغیر با نیازهای خاص شما ارائه می‌دهیم. بسته‌های خدماتی ما همچنین شامل برنامه‌های نگهداری پیشگیرانه و خدمات تعمیر سریع برای به حداقل رساندن زمان خرابی و افزایش طول عمر سیستم شما است.
با ما برای پشتیبانی فنی قابل اعتماد و خدمات حرفه‌ای که اطمینان حاصل می‌کند مبدل فرکانس متغیر شما در طول عمر خود در اوج عملکرد کار می‌کند، همکاری کنید.
بسته‌بندی و حمل و نقل:
بسته‌بندی محصول:
مبدل فرکانس متغیر با دقت بسته‌بندی می‌شود تا حداکثر محافظت را در طول حمل و نقل تضمین کند. هر واحد به طور ایمن در پد فوم ضد الکتریسیته ساکن قرار گرفته و در یک جعبه مقوایی محکم و موج‌دار محصور می‌شود. بسته‌بندی شامل مواد ضربه‌گیر برای جلوگیری از آسیب ناشی از ضربه و لرزش است. علاوه بر این، جعبه به وضوح با دستورالعمل‌های جابجایی و جزئیات محصول برای شناسایی آسان برچسب‌گذاری شده است.
حمل و نقل:
ما گزینه‌های حمل و نقل قابل اعتماد را برای تحویل ایمن مبدل فرکانس متغیر به محل شما ارائه می‌دهیم. محصول از طریق حامل‌های معتبر با قابلیت ردیابی برای تمام محموله‌ها حمل می‌شود. بسته به مقصد، ما خدمات حمل و نقل استاندارد و سریع را ارائه می‌دهیم. تمام محموله‌ها با مقررات حمل و نقل بین‌المللی مطابقت دارند و در صورت لزوم شامل اسناد صادراتی مناسب هستند. پس از ارسال، مشتریان یک ایمیل تأیید با اطلاعات ردیابی برای نظارت بر وضعیت تحویل دریافت می‌کنند.
